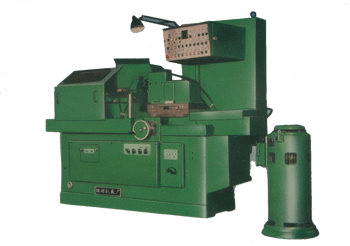

本機床采用范成原理進行磨削加工。適用于磨削內球面、外球面以及和內球面相切或相接的圓柱孔。
機床具有兩套半自動循環系統，分別用于內球面、外球面的磨削加工。頭架主軸采用靜壓軸承；磨頭采用中頻高速電主軸；砂輪采用了立方氮化硼磨料；磨頭道軌采用十字交叉滾柱道軌；砂輪修整具有數字顯示裝置。
該型機床合并了內球面、外球面的加工工序，使機床加工范圍較高。
技 術 規 格
回轉工件的最大直徑
mm
Ф200
可磨工件的最大直徑
mm
Φ120
可加工的球面半徑
mm
R5－R150
磨削球面最大帶寬
mm
32
砂輪轉速
r/min
16000、24000、48000
砂輪尺寸（外徑）
mm
Φ10-Φ35
電機總功率
kw
9.715
機床外形尺寸
mm
2160×1300×1800
機床重量
kg
3500
工 作 精 度
球面度
mm
0.005
表面粗糙度
μm
Ra0.2
本機床采用范成原理進行磨削加工。適用于磨削內球面、外球面以及和內球面相切或相接的圓柱孔。
機床具有兩套半自動循環系統，分別用于內球面、外球面的磨削加工。頭架主軸采用靜壓軸承；磨頭采用中頻高速電主軸；砂輪采用了立方氮化硼磨料；磨頭道軌采用十字交叉滾柱道軌；砂輪修整具有數字顯示裝置。
該型機床合并了內球面、外球面的加工工序，使機床加工范圍較高。
技 術 規 格
回轉工件的最大直徑
mm
Ф200
可磨工件的最大直徑
mm
Φ120
可加工的球面半徑
mm
R5－R150
磨削球面最大帶寬
mm
32
砂輪轉速
r/min
16000、24000、48000
砂輪尺寸（外徑）
mm
Φ10-Φ35
電機總功率
kw
9.715
機床外形尺寸
mm
2160×1300×1800
機床重量
kg
3500
工 作 精 度
球面度
mm
0.005
表面粗糙度
μm
Ra0.2
