陜西秦川格蘭德機床有限公司

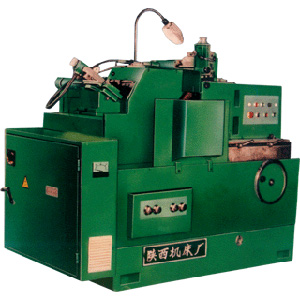

本機床適用于汽車、拖拉機、工具、家用電器等制造業的成批生產，通磨和切入磨削圓柱體與圓錐體零件的外表面，加工精度符合GB4581—84《無心外圓磨床精度》的規定。
本機床具備下列結構特性：
手動進給的砂輪修整器和導輪修整器、橫向切入機構、通磨和切入磨托架、砂輪主軸軸承采用五片瓦動壓軸承。
導輪由直流電機驅動，可控硅調速。
本機床全面貫徹了各項新標準，便于用戶使用和技術交流。
該系列中發展有專供通磨的通磨型無心外圓磨床，以便用戶選用。
|
技 術 規 格 |
||||
|
切入磨削 |
最小磨削直徑 |
mm |
Ф5 |
|
|
最大磨削直徑 |
mm |
Ф50 |
||
|
最大磨削長度 |
mm |
Ф120 |
||
|
通 磨 |
最小磨削直徑 |
mm |
Ф5 |
|
|
最大磨削直徑 |
mm |
Ф50 |
||
|
最大磨削長度 (標準托架) |
mm |
Ф120 |
||
|
砂輪尺寸 |
mm |
Ф450×150×Φ203 |
||
|
砂輪轉速 |
r/min |
1485 |
||
|
電機總功率 |
kw |
13.75 |
||
|
機床外形尺寸 |
mm |
1940×1840×1499 |
||
|
機床重量 |
kg |
約3200 |
||
|
機床毛重 |
kg |
約3700 |
||
|
工 作 精 度 |
||||
|
圓度 |
mm |
0.002 |
||
|
縱截面內直徑的一致性 |
mm |
0.003 |
||
|
表面粗糙度 |
μm |
Ra0.32 |
||
|
主 要 附 件 |
||||
|
水箱 |
1套 |
砂輪平衡軸 |
1套 |
|
|
通磨托架 |
1套 |
砂輪（帶法蘭盤） |
1套 |
|
|
切入磨托架 |
1套 |
機床墊鐵 |
7套 |
|
|
主 要 特 訂 附 件 |
||||
|
砂輪平衡架 |
1套 |
|
|
|
