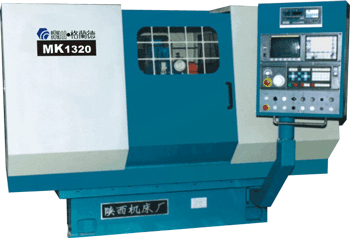

本機床適用于汽車、摩托車、壓縮機及紡織機械工業中，大批量磨削IT5、IT6級精度零件的外圓柱面、圓錐面及成形面。機床采用進口數控系統，三軸兩聯動。砂輪架、工作臺均采用平-V組合貼塑滑動軌道。砂輪架主軸采用動靜壓混合軸承系統，變頻調速，保證砂輪恒線速45m/s，頭架采用交流伺服驅動、無級調速，尾架用密集滾珠軸承套筒結構。CNC控制插補砂輪修整，機床可配主動在線測量裝置。
|
基 本 參 數 |
|||
|
最大磨削直徑 |
mm |
Ф200 |
|
|
最小磨削直徑 |
mm |
Ф5 |
|
|
最大磨削長度 |
mm |
350 |
|
|
最大工件重量 |
kg |
50 |
|
|
砂輪尺寸 |
mm |
Ф400×50×Φ203 |
|
|
尾架伸縮量 |
mm |
35 |
|
|
工 作 精 度 |
|||
|
圓度 |
mm |
0.0015 |
|
|
縱截面內直徑的一致性 |
mm |
0.003 |
|
|
隨 機 附 件 |
|||
|
砂輪平衡軸 |
1套 |
機床墊鐵 |
3套 |
|
卸砂輪拔頭 |
1套 |
|
|
|
特 殊 訂 貨 部 件 |
|||
|
砂輪平衡架 |
1套 |
||
