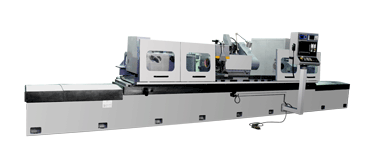

本機床為三軸兩聯動數控外圓磨床。主要用于磨削軸類零件的外圓及圓角，特別適用于磨削機車車輛廠車軸類零件，既可切入磨削，亦可使工作臺縱向移動進行縱磨，還可以插補磨削。
頭架采用交流伺服電機帶動工件回轉，砂輪架主軸電機采用交流變頻調速，尾架采用液壓尾架，自動夾緊，夾緊力可調。砂輪主軸系統采用套筒式液體動靜壓混合軸承，砂輪架導軌采用平—V貼塑液壓卸荷導軌，獨立恒溫潤滑油箱。工作臺導軌采用平—V貼塑液壓卸荷導軌。砂輪架進給及工作臺縱向運動均由交流伺服電機驅動滾珠絲桿，實現兩軸的運動。砂輪修整采用兩軸插補修整。機床配置變徑外圓量儀、軸向?qū)Φ秲x及動平衡，并配備HEIDENHAIN光柵測量系統（X軸），分離式編碼器（Z軸），機床數控系統采用德國SIEMENS 840D數控系統，大流量溫控冷卻，磁性分離加紙質過濾水箱。能夠適用于各種車軸的磨削，如60度，75度，90度頂尖孔，僅僅通過調整尾架的夾緊力即可。
|
技 術 規 格 |
||||||
|
最大磨削直徑 |
mm |
500 |
||||
|
最小磨削直徑 |
mm |
50 |
||||
|
最大磨削長度 |
mm |
3000 |
||||
|
工作臺最大行程 |
mm |
3630 |
||||
|
可磨工件最大重量 |
kg |
1500 |
||||
|
中心高 |
mm |
270 |
||||
|
最大回轉直徑 |
mm |
540 |
||||
|
頂尖錐度 |
莫氏 |
6號 |
||||
|
砂輪 尺寸 |
最大 |
mm |
Ф750×250×Ф305 |
|||
|
最小 |
mm |
Ф580×250×Ф305 |
||||
|
砂輪架全行程 |
mm |
410mm（包括快速行程） |
||||
|
砂輪架快速行程 |
mm |
100 mm |
||||
|
砂輪線速度 |
m/s |
45m/s（恒線速） |
||||
|
頭架轉速（無級） |
r/min |
15～250r/min |
||||
|
工作臺移動速度 |
m/min |
0.1～8m/min |
||||
|
電機總功率 |
KW |
71 |
||||
|
機床外型尺寸 |
mm |
10548×3786×2500 |
||||
|
機床毛重 |
kg |
|
||||
|
工 作 精 度 |
||||||
|
磨削頂尖間試件的精度mm （標準試件） |
圓度 |
0.0025 |
||||
|
縱截面內直徑一致性 |
0.008 |
|||||
|
切入式磨削試件mm（連續磨削） |
磨削一批零件的直徑 一致性 |
帶自動測量 |
0.01 |
|||
|
定程磨削 |
0.02 |
|||||
|
表面粗糙度 μm |
外圓 Ra |
縱磨0.2 |
切入磨0.4 |
|||
|
|
端面 Ra |
0.8 |
|
|||
|
|
圓弧 Ra |
0.8 |
|
|||
|
主 要 附 件 |
||||||
|
水箱 |
1套 |
動平衡連接盤 |
1套 |
|||
|
砂輪平衡架 |
1套 |
砂輪平衡軸 |
1套 |
|||
|
拔頭體 |
1套 |
測量橋板 |
1套 |
|||
|
砂輪帶法蘭盤 |
1套 |
端面定位器 |
1套 |
|||
|
外徑測量儀 |
1套 |
機床墊鐵 |
21套 |
|||
