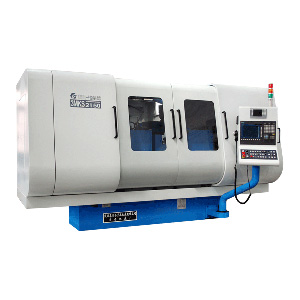

本機床主要用于磨削單、雙列圓柱、圓錐軸承的內圈滾道（直母線或在100寬度內切入磨出各種凸度形狀母線），同時可用于相同規格的軸承外徑磨削。可磨削最大工件孔徑φ400mm（磨削直徑不大于φ500mm），機床為四軸數控，配有在線測量裝置，在線動平衡及消空程防碰撞裝置。砂輪主軸采用高剛性動靜壓主軸系統，工件傳動采用交流變頻無級調速。磨削循環由數控系統控制，操作方便，適用于成批或大批量生產車間使用。磨削方式為切入磨削和縱磨。磨削單、雙列圓柱、圓錐軸承的內圈滾道一次裝卡，雙列圓錐軸承內圈滾道兩次裝卡磨削。機床為全防護。
|
技 術 規 格 |
|||
|
最大回轉直徑 |
mm |
Ф750 |
|
|
最大磨削直徑 |
mm |
Ф500 |
|
|
最小磨削直徑 |
mm |
Ф200 |
|
|
最大磨削長度 |
mm |
300 |
|
|
中心高 |
mm |
550 |
|
|
砂輪尺寸 |
mm |
Ф750×75×Ф305 |
|
|
工作臺最大移動速度 |
mm /min |
0.1～4000 |
|
|
數控系統分辨率 |
mm |
0.0001 |
|
|
砂輪線速度 |
m/s |
60 |
|
|
頭架最大回轉角度 |
° |
30 |
|
|
砂輪架移動速度 |
mm/min |
0.1～3000 |
|
|
砂輪架X軸最大移動量 |
mm |
370 |
|
|
CNC設定最小移動量 |
μm/step |
0.5 |
|
|
砂輪架電機功率 |
kw |
22 |
|
|
機床重量 |
kg |
8500 |
|
|
機床毛重 |
kg |
10000 |
|
|
工 作 精 度 |
|||
|
錐角差 |
μm |
±3 |
|
|
直線度 |
μm |
7 |
|
|
直徑變動量 |
μm |
5 |
|
|
傾斜度（測距10 mm） |
μm |
0.7 |
|
|
表面粗糙度 |
μm |
Ra0.4 |
|
本機床主要用于磨削單、雙列圓柱、圓錐軸承的內圈滾道（直母線或在100寬度內切入磨出各種凸度形狀母線），同時可用于相同規格的軸承外徑磨削。可磨削最大工件孔徑φ400mm（磨削直徑不大于φ500mm），機床為四軸數控，配有在線測量裝置，在線動平衡及消空程防碰撞裝置。砂輪主軸采用高剛性動靜壓主軸系統，工件傳動采用交流變頻無級調速。磨削循環由數控系統控制，操作方便，適用于成批或大批量生產車間使用。磨削方式為切入磨削和縱磨。磨削單、雙列圓柱、圓錐軸承的內圈滾道一次裝卡，雙列圓錐軸承內圈滾道兩次裝卡磨削。機床為全防護。
|
技 術 規 格 |
|||
|
最大回轉直徑 |
mm |
Ф750 |
|
|
最大磨削直徑 |
mm |
Ф500 |
|
|
最小磨削直徑 |
mm |
Ф200 |
|
|
最大磨削長度 |
mm |
300 |
|
|
中心高 |
mm |
550 |
|
|
砂輪尺寸 |
mm |
Ф750×75×Ф305 |
|
|
工作臺最大移動速度 |
mm /min |
0.1～4000 |
|
|
數控系統分辨率 |
mm |
0.0001 |
|
|
砂輪線速度 |
m/s |
60 |
|
|
頭架最大回轉角度 |
° |
30 |
|
|
砂輪架移動速度 |
mm/min |
0.1～3000 |
|
|
砂輪架X軸最大移動量 |
mm |
370 |
|
|
CNC設定最小移動量 |
μm/step |
0.5 |
|
|
砂輪架電機功率 |
kw |
22 |
|
|
機床重量 |
kg |
8500 |
|
|
機床毛重 |
kg |
10000 |
|
|
工 作 精 度 |
|||
|
錐角差 |
μm |
±3 |
|
|
直線度 |
μm |
7 |
|
|
直徑變動量 |
μm |
5 |
|
|
傾斜度（測距10 mm） |
μm |
0.7 |
|
|
表面粗糙度 |
μm |
Ra0.4 |
|
