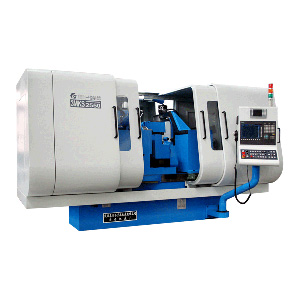

本機床主要用于磨削調心軸承內圈滾道, 也可用于單、雙列圓柱、圓錐軸承的內圈滾道及外徑磨削。可磨削最大工件孔徑φ400mm（磨削直徑不大于φ500mm）。機床為兩軸數控，砂輪主軸采用高剛性動靜壓主軸系統，工件傳動采用交流變頻無級調速。磨削循環由數控系統控制，操作方便，適用于成批或大批量生產車間使用。磨削方式為切入磨削。磨削滾道寬度小于170的調心軸承內圈滾道一次裝卡雙溝一次磨，磨削滾道寬度大于170的調心軸承內圈滾道兩次裝卡分別磨削兩滾道。機床為全防護。
|
技 術 規 格 |
|||
|
最大回轉直徑 |
mm |
Ф750 |
|
|
最大磨削工件外徑 |
mm |
Ф500 |
|
|
最小磨削工件外徑 |
mm |
Ф290 |
|
|
最大磨削長度 |
mm |
300 |
|
|
中心高 |
mm |
550 |
|
|
圓弧滾道半徑 |
mm |
R200～R300 |
|
|
工作臺最大移動速度 |
mm /min |
0.1～4000 |
|
|
數控系統分辨率 |
mm |
0.0001 |
|
|
砂輪線速度 |
m/s |
60 |
|
|
頭架最大回轉角度 |
° |
30 |
|
|
砂輪架最大移動速度 |
m/min |
5 |
|
|
砂輪架X軸最大移動量 |
|
370 |
|
|
CNC設定最小移動量 |
μm/step |
0.5 |
|
|
砂輪架電機功率 |
kw |
22 |
|
|
機床重量 |
kg |
8500 |
|
|
機床毛重 |
kg |
10000 |
|
|
工 作 精 度 |
|||
|
滾道位置偏差 |
μm |
±10 |
|
|
單一徑向平面內，滾道直徑變動量 |
μm |
5 |
|
|
滾道母線對基準端面傾斜度的變動量 |
μm |
7 |
|
|
一滾道對另一滾道的徑向圓跳動 |
μm |
7 |
|
|
兩滾道的直徑差 |
μm |
10 |
|
|
滾道曲率 |
|
≥90% |
|
|
表面粗糙度 |
μm |
Ra≤0.4 |
|
