陜西秦川格蘭德機床有限公司

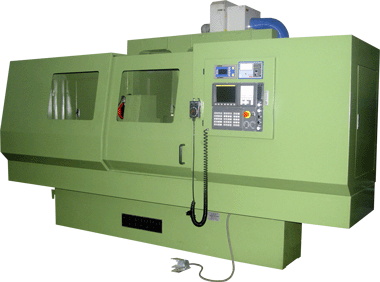

本機床為三軸兩聯動端面外圓磨床，適用汽車、拖拉機內燃機、電動機及紡織機械工業中，中、小、大批量軸類零件的加工，特別適用于帶肩的多臺階軸類零件加工，可用插補法或成型磨法加工錐面和圓弧面。
砂輪架斜置26°34′作切入磨削，亦可使工作臺縱向移動進行磨削。采用FANUC系統三軸二聯動系統進給，實現工作臺（Z軸）移動，砂輪（X軸）進給及工件（C軸）旋轉，X—Z軸聯動。
尾架上裝有金剛筆可進行插補修整。根據用戶需要在砂輪架后面可配置成型金剛滾輪修整器，配置MARPOSS砂輪動平衡儀。配置進口徑向、軸向主動測量?jī)x實現閉環控制磨削加工。
砂輪主軸采用動靜壓軸承，獨立溫控主軸潤滑油箱，砂輪架主軸電機變頻調速，保證砂輪45m/s恒線速度。
尾架主軸套筒采用THK密集軸承。
砂輪架導軌采用日本THK十字交叉滾動導軌。工作臺采用貼塑導軌，精度高，抗振性好。
進口絲杠、軸承、集中供油潤滑、可保持油液不被污染。
|
技 術 規 格 |
||||
|
最大磨削直徑 |
mm |
Ф320 |
||
|
最小磨削直徑 |
mm |
Ф15 |
||
|
最大磨削長度 |
mm |
1000 |
||
|
工作臺最大行程 |
mm |
1420 |
||
|
可磨削端面最大寬度 |
mm |
40 |
||
|
測量?jī)x可調直徑范圍 |
mm |
Ф8～Ф80 |
||
|
機床中心高 |
mm |
180 |
||
|
可磨工件最大重量 |
kg |
150 |
||
|
砂輪尺寸 |
最大 |
mm |
Ф750×85×305 |
|
|
最小 |
mm |
Ф540×85×305 |
||
|
砂輪線速度 |
m/s |
45 |
||
|
頭架頂尖 |
莫氏 |
5號 |
||
|
尾架頂尖 |
莫氏 |
5號 |
||
|
電機總功率 |
kw |
29.35 |
||
|
機床外形尺寸 |
mm |
4600×2365×1960 |
||
|
包裝箱尺寸 |
mm |
5660×2600×2540 |
||
|
機床毛重 |
kg |
8000 |
||
|
機床凈重 |
kg |
6500 |
||
|
工 作 精 度 |
||||
|
圓度 |
mm |
0.0015 |
||
|
縱截面內直徑的一致性 |
mm |
0.003 |
||
|
垂直度 |
mm |
0.008 |
||
|
直徑一致性 |
mm |
測量?jī)x磨削 0.01 |
||
|
定程磨削 0.02 |
||||
|
表面粗糙度 |
μm |
外圓Ra0.4 |
端面Ra0.8 |
|
|
主 要 附 件 |
||||
|
端面修整器 |
1套 |
砂輪平衡軸 |
1套 |
|
|
外徑測量?jī)x |
1套 |
動平衡控制頭 |
1套 |
|
|
端面定位器 |
1套 |
測量橋板 |
1套 |
|
|
砂輪平衡架 |
1套 |
卸砂輪拔頭 |
1套 |
|
|
砂輪吊桿 |
1套 |
機床墊鐵 |
15套 |
|
