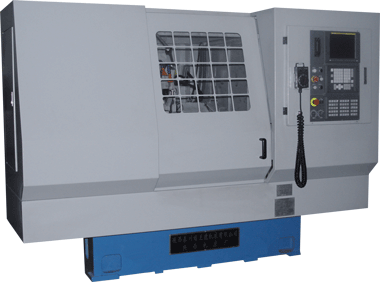

本機床適用于汽車、摩托車、油嘴油泵、壓縮機及紡織機械工業中，大批量磨削帶肩的圓柱形或齒輪軸等的端面和外圓，可單機生產及連線加工。
本機床采用日本FANUC-OGCD帶RS232接口數控系統，三軸兩聯動。即砂輪架進給（X軸）、工作臺移動（Z軸）和頭架轉動 （C軸）、其中X、Z可實現聯動。循環動作穩定可靠，操作方便。
機床砂輪架、工作臺采用HIWIN（上銀）直線運動導軌，剛性好、精度高、砂輪主軸變頻調速確保恒線速45m/s，主軸系統采用套筒式液體動靜壓混合軸承。
頭架由伺服電機驅動、具備適時無級變速功能，尾架用THK密集滾珠軸承套筒，彈簧壓緊式結構。
機床具備切入半自動循環磨削功能，備有在線主動外圓測量儀及軸向定位裝置，實現了測量----加工閉環控制功能，設在頭架上的砂輪修整機構，采用CNC控制進行砂輪修整，保證了磨削狀態的一致性。
機床具有配備空調系統的獨立電箱，集中潤滑油箱及采用磁性分離器裝置的冷卻液箱，調整維修方便，有效克服了三漏及油水混合現象。
|
技 術 規 格 |
|||||
|
最大磨削直徑 |
mm |
Ф200 |
|||
|
最小磨削直徑 |
mm |
Ф5 |
|||
|
最大磨削長度 |
mm |
350 |
|||
|
最大工件重量 |
kg |
50 |
|||
|
中心高 |
mm |
120 |
|||
|
可磨削端面最大寬度 |
mm |
25 |
|||
|
測量儀可調直徑范圍 |
mm |
Ф8-Φ80 |
|||
|
砂輪線速度 |
m/s |
45（恒線速） |
|||
|
主軸轉速 |
|
無級變速 |
|||
|
最大橫向移動量 |
mm |
290 |
|||
|
最大移動速度 |
mm /min |
20 |
|||
|
砂輪尺寸 |
最大 |
mm |
Ф500×50×Φ203 |
||
|
最小 |
mm |
Ф380×50×Φ203 |
|||
|
頂尖 |
|
莫氏4號 |
|||
|
電機總功率 |
kw |
9.89 |
|||
|
機床外型尺寸 |
mm |
2585×2400×1950 |
|||
|
包裝箱尺寸 |
mm |
5200×2200×2100 |
|||
|
機床重量 |
kg |
3500 |
|||
|
機床毛重 |
kg |
4500 |
|||
|
工 作 精 度 |
|||||
|
圓度 |
mm |
0.0015 |
|||
|
縱截面內直徑一致性 |
mm |
0.003 |
|||
|
垂直度 |
mm |
0.005 |
|||
|
表面粗糙度 |
μm |
外圓Ra≤0.32 |
端面Ra≤0.8 |
||
|
主 要 附 件 |
|||||
|
水箱 |
1套 |
靜壓油箱 |
1套 |
||
|
砂輪法蘭盤 |
2套 |
液壓油箱 |
1套 |
||
|
砂輪平衡軸 |
1套 |
卸砂輪撥頭 |
1套 |
||
|
測量儀 |
1套 |
夾頭 |
1套 |
||
|
砂輪吊桿 |
1套 |
機床墊鐵 |
5套 |
||
|
主 要 特 訂 部 件 |
|||||
|
砂輪平衡架 |
1套 |
半缺頂尖 |
2個 |
||
