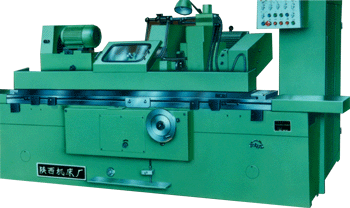

本機床主要適用于磨削工件的外球面。具有成形切入半自動磨削循環和砂輪修整半自動循環。砂輪架道軌采用塑料道軌，冷卻采用大容量高壓冷卻水泵，修整器采用微量調節機構，機床電器控制由按鈕臺集中控制。電氣液壓動作設有互鎖裝置，工作安全，操作方便，生產率高。
|
技 術 規 格 |
|||
|
加工球面范圍 |
mm |
Ф25-Φ80 |
|
|
加工球面帶寬 |
mm |
13-60 |
|
|
中心高 |
mm |
180 |
|
|
夾具回轉直徑 |
mm |
Φ160 |
|
|
砂輪尺寸 |
mm |
Φ600×63（40、25）×Φ305 |
|
|
砂輪轉速 |
r/min |
1048 |
|
|
水泵流量 |
I/min |
100 |
|
|
電機總功率 |
kw |
14.3 |
|
|
機床外形尺寸 |
mm |
3400×1785×1610 |
|
|
機床重量 |
kg |
3500 |
|
|
工 作 精 度 |
|||
|
球面度 |
mm |
Ф0.02 |
|
|
表面粗糙度 |
μm |
Ra0.4 |
|
|
主 要 附 件 |
|||
|
冷卻水箱 |
1套 |
測量橋板 |
1套 |
|
砂輪（帶法蘭盤） |
1套 |
卸砂輪拔頭 |
1套 |
|
砂輪平衡軸 |
1套 |
機床墊鐵 |
11套 |
