陜西秦川格蘭德機床有限公司
|

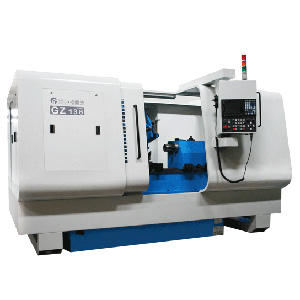

本機床主要適用于粗磨和精磨閥門行業的對稱球閥外球面，采用范成法磨削原理。可磨削最大工件球面直徑φ320mm，最大球帶寬265mm。 機床為兩軸數控，數控系統為三菱E60L，Z軸控制拖板的縱向移動，X軸實現砂輪的橫向快速移動及進給。機床配置MARPOSS端面定位儀，可以快速準確定位。磨削循環由數控系統控制，操作方便，適用于成批或大批量生產車間使用。 工件回轉、砂輪回轉均采用交流變頻調速，砂輪主軸轉速范圍3200～4000rpm，砂輪線速度為27～45m/s。
技 術 規 格
最大磨削球徑
mm
φ320
最小磨削球徑
mm
φ150
最大磨削球面帶寬
mm
265
最小磨削球面帶寬
mm
120
頭架
運動參數
工件轉速
rpm
30～150（無級調速）
結構參數
頭架頂尖錐柄
莫氏
6號
機床
結構
參數
機床中心高
mm
270
機床中心距
床身地面
mm
1200
尾架
結構
參數
尾架頂尖錐柄
莫氏
6號
尾架頂尖伸縮量
mm
70或100
砂輪架
運動
參數
砂輪主軸轉速范圍
rpm
3230～4000
砂輪線速度
m/s
27～45
砂輪架縱向最大移動量
mm
700
砂輪架橫向最大移動量
mm
284
拖板縱向最大移動速度
m/min
5
拖板縱向最小移動速度
mm/min
0.05
砂輪架橫向最大移動速度
m/min
5
砂條尺寸
mm
25×25×100
電機總功率
KW
約36.15
機床外形尺寸
mm
3613×2813×2196
包裝箱尺寸
1號箱
mm
5400×3070×2570
2號箱
mm
2800×1370×1200
機床凈重
kg
7000
機床毛重
kg
8500
工 作 精 度
球面度
mm
0.01
表面粗糙度
μm
Ra0.16
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
