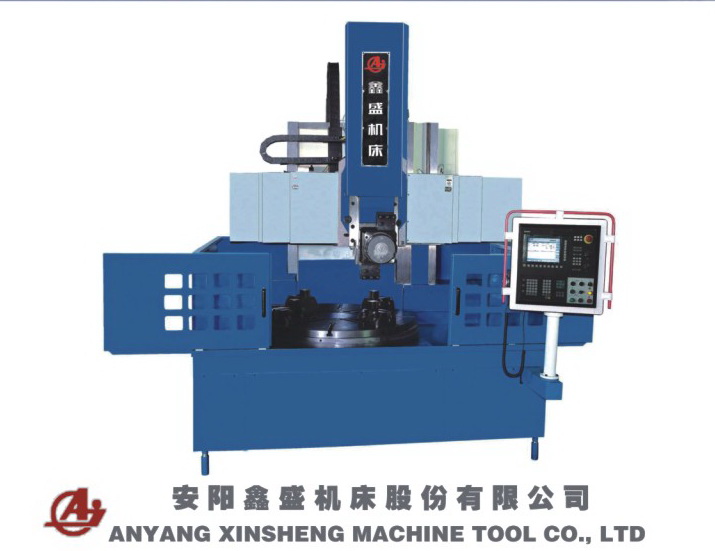

工作臺為熱對稱結構，主軸采用高精度可調徑向間隙的雙列短圓柱滾子軸承定心，軸向采用高精度大型推力球軸承做滾動導軌或靜壓導軌，并配置油溫冷卻裝置，因此，工作臺具有旋轉精度高，承載能力大，熱變形小的特點。立柱安裝在工作臺底座上，具有高剛度、高抗振能力。

進給系統由交流伺服電機驅動，電機與滾珠絲杠通過柔性聯軸節直聯，運行精度高。齒輪箱采用磨齒齒輪，精度高、嗓音小。液壓件、電器件全部采用國內著名廠家產品，可靠性高。導軌滑動面采用貼塑處理，提高耐磨性。導軌潤滑采用集中供油，十分方便。機床鑄件采用樹脂沙鑄造工藝，鑄件品質高，經時效處理，經久耐用。

數控系統采用西門子或法那克系統，并可由用戶選擇其它數控系統。根據用戶需求，機床可配排屑裝置和半封閉防護罩?？商峁ぷ髋_(tái)分度與進給功能，磨削功能，左垂直刀架及全閉環控制等。

型號				CK5112				CK5116
參數項目 \ 參數值				高速型	標準型		重載型	高速型	標準型	重載型
工作臺直徑			mm	1000/1100				1250/1400
最大車削直徑			mm	1250				1600
最大工件高度			mm	1000/1250				1000/1250/1600
最大工件重量			噸	5 （轉速 ≤100rpm ）				8 （轉速 ≤80rpm ）
工作臺轉速級數				機械 Ⅱ 檔，無極調速
工作臺轉速范圍			r/min	4 ～ 500	3.15 ～ 400		2 ～ 250	3.15 ～ 400	2.5 ～ 315		1.6 ～ 200;2 ～ 250;2.5 ～ 315
刀架最大切削力			kN	12/16	16		20/25	16	25		32
工作臺最大扭矩			kN.m	6/8	8		10/12.5	10	16		20.5
垂直刀架水平導軌副				滾動			滑動	滾動	滾滑復合		滑動 / 滾滑復合
垂直刀架	T 型滑枕 320×225	導軌副		滾動				滾動	滑動
		水平 (×) 行程	mm	-20 ～ 850				-20 ～ 1000
		垂直 (Z) 行程	mm	650/800/1000
		刀臺型號		國產 4 工位或進口 4 工位 ( 或 8 工位 )
	四方型滑枕	導軌副		滾滑復合導軌	滑動 / 滾滑復合			滾動復合導軌	滑動滾動復合
		水平 (×) 行程	mm	-20 ～ 780				-20 ～ 950
		垂直 (Z) 行程	mm	650/800/1000/1250 (□220)				650/800/1000/1250/1600 (□240)
	快速移動 X 、Ｚ		m/min	12		6		12	8/6
數控系統				SIEMENS/FANUC/ 國產
主電機功率			kW	28( 交流 )		37( 直流 )		28( 交流 )			55( 直流 )
橫梁行程			mm	700/1000				700/1000
橫梁分級定位級數				7/10				7/10
橫梁分級定位節距			mm	100				100
機床總功率			kW	51			60	51			90
機床總重量 ( 約 )			噸	17/18				18/27/30
