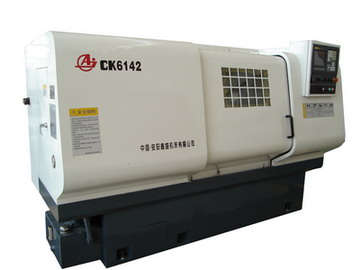

CK6142/6152;CKJ6142/6152;CKP6142/6152為經濟實用型數控車床系列。結構成熟、性能穩定、質量上乘、編程容易、操作簡單、適用于各種形狀復雜的軸、套、盤類零件的內外表面、圓錐面、圓弧面、各種螺紋甚至孔的鉆、擴、鉸序等車削加工，尤其適合于多品種、中小批零件的輪番加工。該系列機床萬能性好、效率高、廢品率低、一致性好，因而廣泛應用于各種行業諸如汽車、石油、軍工等的機械加工。

CK系列通過變頻器及液壓四檔自動轉換，主軸可實現全程分段無級調速；CKJ系列通過手動換擋，實現12級轉速；CKP系列則采用變頻及四檔手動轉換的分段無級調速形式。

項目	單位	CK6142 CKJ6142 CKP6142	CK6152 CKJ6152 CKP6152
床身上最大回轉直徑	mm	420	520
刀架上最大回轉直徑	mm	210	320
最大工件長度	mm	500/750/1000/1500/2000/3000	500/750/1000/1500/2000/3000
最大車削長度	mm	310/580/830/1330/1830/2830	310/580/830/1330/1830/2830
床身導軌寬度	mm	400	400
主軸端部代號		A₂6	A₂8
卡盤(手動）	mm	Ф 200	Ф 250
卡盤(液壓）	mm	Ф 200(8")	Ф 250(10")
卡盤(氣動）	mm	Ф 200	Ф 250
主軸通孔直徑	mm	58	80
主軸前端錐孔		1:20/63	1:20/86
主軸轉速級數及轉速范圍		CK6142自動四檔檔內無級 27.5-2200r/min	CK6152自動四檔檔內無級 25-2000r/min
		CKJ6142 手動12級 35-1600r/min	CKJ6152 手動12級 35-1600r/min
		CKP6142手動四檔檔內無級 14-1600r/min	CKP6152 手動四檔檔內無級 14-1600r/min
主軸中心距床身高	mm	225	270
X/Z向最小進給增量	mm	0.001/0.001	0.001/0.001
X/Z向快移速度	mm/min	4000/6000	4000/6000
X向最大行程	mm	300	300
刀架工位數		立式V4(標配) V6/H6(選配）	立式V4(標配) V6/H6(選配）
刀架轉位時間	s	2.4(V4) 2.2(V6) 1.6(H6)	2.4(V4) 2.2(V6) 1.6(H6)
刀架轉位重復定位精度	"mm	0.008	0.008
刀桿截面	mm	□25	□25
尾座套筒直徑	mm	85	85
尾座套筒行程	mm	150	150
尾座套筒錐孔		Morse 5	Morse 5
工件精度		IT6-IT7	IT6-IT7
工件表面粗糙度	μm	Ra1.6	Ra1.6
執行標準		JB/T8324.1-96 簡式數控臥式車床精度 JB/T8324.2-96 簡式數控臥式車床技術條件	JB/T8324.1-96 簡式數控臥式車床精度 JB/T8324.2-96 簡式數控臥式車床技術條件
主電機功率	kw	7.5	7.5
機床質量	kg	2600 2900 3200 3600 4000 5200	2600 2900 3200 3600 4000 5200
機床長度	mm	2630 2740 2990 3560 4040 5040	2630 2740 2990 3560 4040 5040
機床寬度	mm	1500	1500
機床高度	mm	1810	1810
