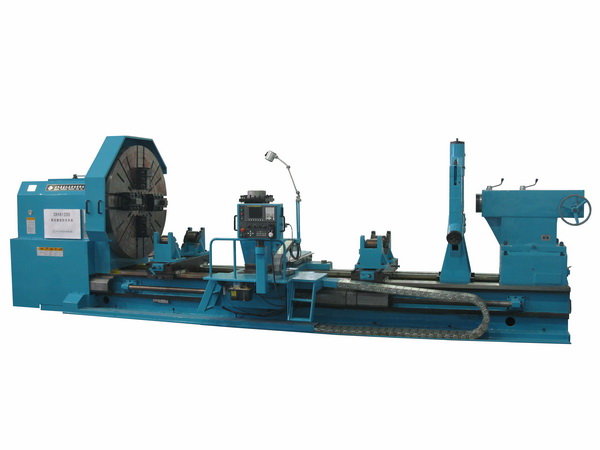

CKH/CKHJ系列數控重型車床是我公司根據市場需要研制開發的具有半閉環控制功能的數控車床。本系列機床可以加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內、外曲面，能夠滿足黑色金屬高速切削及有色金屬的速度要求。適合船舶、機車、航天、軍工、冶金等行業對旋轉類零件進行高效、大批量、高精度加工時采用，設計中對床身、主軸、尾座等關鍵部件的剛度進行合理的匹配，大大提高了整機的剛性，確保了重切削時的穩定性。

CKH系列數控車床，主軸采用液壓四檔、檔內無級調速。CKHJ系列主軸采用手動變速。進給系統采用交流伺服電機。該機床編程容易，操作簡單，是理想的大型機械加工設備。

項目	單位	CKH61125/CKHJ61125	CKH61160/CKHJ61160	CKH61200/CKHJ61200
加工范圍
床身上最大回轉直徑	mm	1250	1600	2000
刀架上最大回轉直徑	mm	900	1250	1650
最大工件重量	Kg	160000	160000	160000
最大工件長度	mm	3000/5000/6000/8000/10000/12000	3000/5000/6000/8000/10000/12000	3000/5000/6000/8000/10000/12000
最大切削長度	mm	2800/4800/5800/7800/9800/11800	2800/4800/5800/7800/9800/11800	2800/4800/5800/7800/9800/11800
床身導軌型式		雙矩型導軌	雙矩型導軌	雙矩型導軌
主軸
主軸端部代號		A 2 15 號（ 1 ： 4 ；Ф 285.775mm ）	A 2 15 號（ 1 ： 4 ；Ф 285.775mm ）	A 2 15 號（ 1 ： 4 ；Ф 285.775mm ）
卡盤直徑 / 形式		Ф1250/ 手動四爪	Ф1400/ 手動四爪	Ф1600/ 手動四爪
主軸孔徑	mm	Ф100	Ф100	Ф100
主軸孔前錐錐度	mm	公制 140	公制 140	公制 140
主軸轉速級數 及轉速范圍		CKH 系列四段無級 3 ～ 320r/min CKHJ 系列正轉 3.15 ～ 315r/min ( 手動 21 級 ) 反轉 3.5 ～ 291r/min ( 手動 12 級 )	CKH 系列四段無級 3 ～ 320r/min CKHJ 系列正轉 3.15 ～ 315r/min ( 手動 21 級 ) 反轉 3.5 ～ 291r/min ( 手動 12 級 )	CKH 系列四段無級 3 ～ 320r/min CKHJ 系列正轉 3.15 ～ 315r/min ( 手動 21 級 ) 反轉 3.5 ～ 291r/min ( 手動 12 級 )
進給
X/Z向快移速度	mm/min	4000/6000	4000/6000	4000/6000
Z軸傳動機構		絲杠或齒輪齒條	絲杠或齒輪齒條	絲杠或齒輪齒條
刀架
刀架工位數		立式四工位	立式四工位	立式四工位
刀架規格尺寸	mm	380×380	380×380	380×380
刀架最大行程	mm	800	800	800
刀桿截面	mm	□5 0	□5 0	□5 0
尾座
頂尖套筒直徑	mm	260	260	260
頂尖套筒行程	mm	300	300	300
頂尖套筒錐度	Morse	公制 80	公制 80	公制 80
快速移動速度	m/min	3.2	3.2	3.2
精度及執行標準
工件精度		IT7	IT7	IT7
工件表面粗糙度	μm	Ra2.5 ～ Ra3.2	Ra2.5 ～ Ra3.2	Ra2.5 ～ Ra3.2
執行標準		JB/T8325.1 － 96 數控重型臥式車床精度 JB/T8325.2 － 2006 數控重型臥式車床技術條件	JB/T8325.1 － 96 數控重型臥式車床精度 JB/T8325.2 － 2006 數控重型臥式車床技術條件	JB/T8325.1 － 96 數控重型臥式車床精度 JB/T8325.2 － 2006 數控重型臥式車床技術條件
其它
主電機功率	KW	30	30	30
控制系統		FANUC/SIEMENS	FANUC/SIEMENS	FANUC/SIEMENS
機床尺寸
長度	mm	6120/8120/9120/11120/13120/15120	6120/8120/9120/11120/13120/15120	6120/8120/9120/11120/13120/15120
	mm	6120/8120/9120/11120/13120/15120	6120/8120/9120/11120/13120/15120	6120/8120/9120/11120/13120/15120
寬度	mm	2360	2360	2360
高度	mm	2120/2670/2870	2120/2670/2870	2120/2670/2870
重量	Kg	19700(5 米）	23200 （ 5 米）	27200 （ 5 米）
