項目
|
單位
|
CK61100 CKJ61100
|

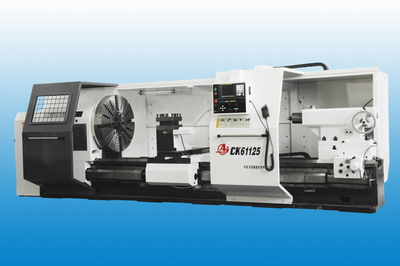

CK61125 CKJ61125
|
CK61160 CKJ61160
|
|
床身上最大回轉直徑
|
mm
|
1000
|
1250
|
1640
|
|
刀架上最大回轉直徑
|
mm
|
630
|
880
|
1250
|
|
最大工件長度
|
mm
|
1500/3000/5000(6000/8000/10000/12000/14000/16000/18000)
|
1500/3000/5000(6000/8000/10000/12000/14000/16000/18000)
|
1500/3000/5000(6000/8000/10000/12000/14000/16000/18000)
|
|
最大車削長度
|
mm
|
1230/2730/4730
|
1230/2730/4730
|
1230/2730/4730
|
|
床身導軌寬度
|
mm
|
755
|
755
|
755
|
|
主軸端部代號
|
|
A2-15
|
A2-15
|
A2-15
|
|
卡盤(手動）
|
mm
|
四爪Ф 1000(標配)
|
四爪Ф 1000(標配)
|
四爪Ф 1000(標配)
|
|
主軸通孔直徑
|
mm
|
130
|
130
|
130
|
|
主軸前端錐孔
|
|
1:20/140
|
1:20/140
|
1:20/140
|
|
主軸轉速級數及轉速范圍
|
|
CK系列 四段無級 3.15-315r/min CKJ系列 正轉3.15-315r/min(手動21級）反轉 3.5-291r/min(手動12級）
|
CK系列 四段無級 3.15-315r/min CKJ系列 正轉3.15-315r/min(手動21級）反轉 3.5-291r/min(手動12級）
|
CK系列 四段無級 3.15-315r/min CKJ系列 正轉3.15-315r/min(手動21級）反轉 3.5-291r/min(手動12級）
|
|
主軸中心距床身高
|
mm
|
500
|
625
|
820
|
|
X/Z向最小進給增量
|
mm
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
|
X/Z向快移速度
|
mm/min
|
3000/6000
|
3000/6000
|
3000/6000
|
|
X向最大行程
|
mm
|
520
|
580
|
630
|
|
刀架工位數
|
|
立式V4(標配)
|
立式V4(標配)
|
立式V4(標配)
|
|
刀架轉位時間
|
s
|
2.6(V4)
|
2.6(V4)
|
2.6(V4)
|
|
刀架轉位重復定位精度
|
"mm
|
0.01
|
0.01
|
0.01
|
|
刀桿截面
|
mm
|
□40
|
□40
|
□40
|
|
尾座套筒直徑
|
mm
|
160
|
160
|
160
|
|
尾座套筒行程
|
mm
|
300
|
300
|
300
|
|
尾座套筒錐孔
|
|
Morse 6
|
Morse 6
|
Morse 6
|
|
工件精度
|
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
工件表面粗糙度
|
μm
|
Ra1.6
|
Ra1.6
|
Ra1.6
|
|
執行標準
|
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件
|
|
主電機功率
|
kw
|
22
|
22
|
22
|
|
機床質量
|
kg
|
9000/11000/13000
|
9000/11000/13000
|
9000/11000/13000
|
|
機床長度
|
mm
|
4500/6000/8000
|
4500/6000/8000
|
4500/6000/8000
|
|
機床寬度
|
mm
|
2435
|
2435
|
2435
|
|
機床高度
|
mm
|
2150
|
2150
|
2150
|
