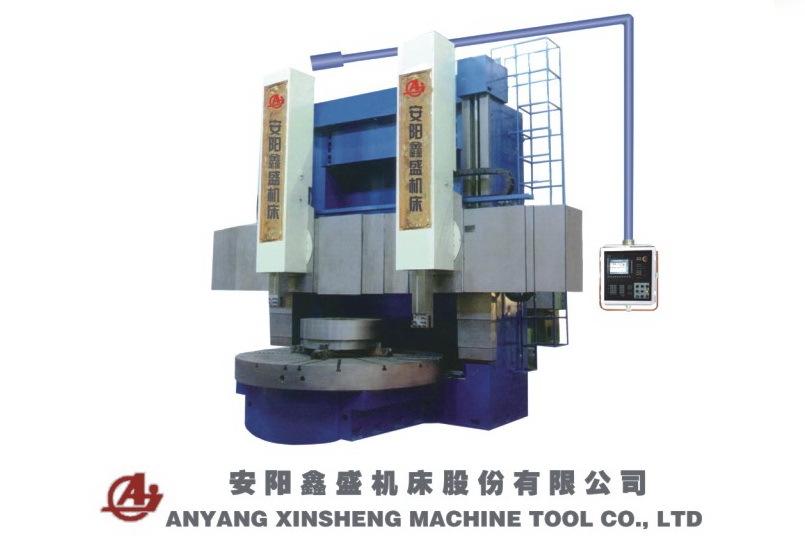

本系列機床是在借鑒國內外先進的機床設計制造技術的基礎上，采用最新的設計理念，開發出的一種集機電液一體化的精密機床，適用于冶金、礦山機械、電機、水輪機、航空及一般機械行業，可用于內外柱面、圓錐面、端面、切槽等粗、精加工。

工作臺和工作臺底座采用樹脂砂鑄造，熱對稱結構設計。工作臺主軸采用高精度可調徑向間隙雙列短圓柱滾子軸承定心。軸向采用大型推力球軸承做為滾動的導軌，或為恒流靜壓導軌，并配置油溫冷卻裝置。使工作臺具有旋轉精度高，承載能力大，熱變形小的特點。

機床主傳動由直流電機驅動，經兩檔變速機構，檔內可實現無級調速，提高工件表面加工質量。也可采用交流電機驅動，16級變速。立柱采用龍門框架封閉結構，通過有限元分析計算，使結構尺寸與受力狀態達到最佳。機床的進給系統由交流伺服電機驅動，高速型電機與滾珠絲杠直聯，其定型經定比齒輪副傳動滾珠絲杠，實現刀架進給和快速移動。

參數名稱	單位	CK5240	CK5250
最大加工直徑	mm	4000	5000
工作臺直徑	mm	3150/3600	4000/4500
最大加工高度	mm	2000/2500/3150	2000/2500/3150/4000
最大工件重量	t	32/40	32/40/50/60
刀架水平行程	mm	-20 ～ 2265	-20 ～ 2765
右刀架切削力	kN	35/40/40	40/50
左刀架切削力	kN	28/35	35
工作臺最大扭矩	kN.m	80/100	80/100
滑枕截面	mm^2	□220/□240/□280	□240/□280
滑枕垂直行程	mm	1250/1400/1600/2000	1250/1400/1600/2000
主傳動電機功率	kW	55( 交流 )/ 75( 直流 )	55( 交流 )/ 75( 直流 )
工作臺轉速	r/min	1.6 ～ 50 (16 級 ) 0.5 ～ 50 ( 兩檔 )	1.25 ～ 40 (16 級 ) 0.4 ～ 40 ( 兩檔 )
		1.6 ～ 50 (16 級 ) 0.5 ～ 50 ( 兩檔 )	1.25 ～ 40 (16 級 ) 0.5 ～ 50 ( 兩檔 )
		1.6 ～ 50 0.63 ～ 63 ( 兩檔 )	1.25 ～ 40 (16 級 ) 0.5 ～ 50 ( 兩檔 )
		1.6 ～ 50 0.63 ～ 63 ( 兩檔 )	1.25 ～ 40 (16 級 ) -0.63 ～ 63 ( 兩檔 )
刀架快速	mm/min	4000/6000/8000	4000/6000/8000
工作臺導軌副		靜壓 / 滾動	靜壓 / 滾動
