陜西秦川格蘭德機床有限公司

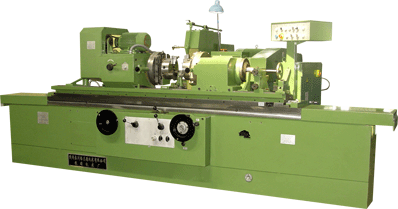

本機床主要適用于汽車、拖拉機、柴油機修理廠磨削發動機的曲軸的主軸頸和連桿頸，同時也可用作各種軸類零件的外圓磨削（切入磨、縱磨）。
砂輪架的快速進退由液壓來完成。其快進速度可以調節，以便在修整砂輪端面時調節修整砂輪的速度。
工作臺的縱向運動，有手動和液壓。液動主要是用于外圓縱磨和便于磨削下一曲軸軸頸時較快移動。
當修整砂輪端面和作切入磨削時。確保工作臺不能液壓移動由電氣和液壓來實現。
|
技 術 規 格 |
|||||
|
機床規格 mm |
外表尺寸mm |
重量 kg |
|||
|
長 |
寬 |
高 |
|||
|
Ф400×1200 |
4269 |
1860 |
1545 |
5200 |
|
|
包裝箱尺寸 |
4340 |
2050 |
1960 |
6000 |
|
|
可磨外圓直 徑 mm |
用中心 架 |
最小 |
30 |
||
|
最大 |
90 |
||||
|
曲軸曲 柄半徑 |
最小 |
0 |
|||
|
最大 |
80 |
||||
|
最大回轉直徑mm |
400 |
||||
|
最大工件重量kg |
120 |
||||
|
中心高mm |
220 |
||||
|
砂輪尺寸mm |
∮750× 32×∮305 |
||||
|
最大磨削長度mm |
頂尖間 |
1400 |
|||
|
三爪卡盤 |
1200 |
||||
|
頭尾架頂尖(莫氏) |
M5 |
||||
|
電機總功率 |
KW |
10.225 |
|||
|
工 作 精 度 |
|||||
|
圓度 |
mm |
0.0025 |
|||
|
縱截面內直徑的一致性 |
mm |
0.008 |
|||
|
表面粗糙度 |
μm |
Ras0.2 |
|||
|
主 要 附 件 |
|||||
|
冷卻水箱 |
1套 |
砂輪平衡軸 |
1套 |
||
|
開式中心架 |
1套 |
卸砂輪撥頭 |
1套 |
||
|
砂輪端面修整器 |
1套 |
測量平板 |
1套 |
||
|
砂輪圓弧外圓修整器 |
1套 |
夾頭 |
1套 |
||
|
頭架偏心卡盤 |
1套 |
砂輪帶法蘭盤 |
1套 |
||
|
尾架偏心卡盤 |
1套 |
機床墊鐵 |
13套 |
||
|
主 要 特 訂 附 件 |
|||||
|
砂輪平衡器 |
1套 |
懸掛式測量裝置 |
1套 |
||
本機床主要適用于汽車、拖拉機、柴油機修理廠磨削發動機的曲軸的主軸頸和連桿頸，同時也可用作各種軸類零件的外圓磨削（切入磨、縱磨）。
砂輪架的快速進退由液壓來完成。其快進速度可以調節，以便在修整砂輪端面時調節修整砂輪的速度。
工作臺的縱向運動，有手動和液壓。液動主要是用于外圓縱磨和便于磨削下一曲軸軸頸時較快移動。
當修整砂輪端面和作切入磨削時。確保工作臺不能液壓移動由電氣和液壓來實現。
|
技 術 規 格 |
|||||
|
機床規格 mm |
外表尺寸mm |
重量 kg |
|||
|
長 |
寬 |
高 |
|||
|
Ф400×1200 |
4269 |
1860 |
1545 |
5200 |
|
|
包裝箱尺寸 |
4340 |
2050 |
1960 |
6000 |
|
|
可磨外圓直 徑 mm |
用中心 架 |
最小 |
30 |
||
|
最大 |
90 |
||||
|
曲軸曲 柄半徑 |
最小 |
0 |
|||
|
最大 |
80 |
||||
|
最大回轉直徑mm |
400 |
||||
|
最大工件重量kg |
120 |
||||
|
中心高mm |
220 |
||||
|
砂輪尺寸mm |
∮750× 32×∮305 |
||||
|
最大磨削長度mm |
頂尖間 |
1400 |
|||
|
三爪卡盤 |
1200 |
||||
|
頭尾架頂尖(莫氏) |
M5 |
||||
|
電機總功率 |
KW |
10.225 |
|||
|
工 作 精 度 |
|||||
|
圓度 |
mm |
0.0025 |
|||
|
縱截面內直徑的一致性 |
mm |
0.008 |
|||
|
表面粗糙度 |
μm |
Ras0.2 |
|||
|
主 要 附 件 |
|||||
|
冷卻水箱 |
1套 |
砂輪平衡軸 |
1套 |
||
|
開式中心架 |
1套 |
卸砂輪撥頭 |
1套 |
||
|
砂輪端面修整器 |
1套 |
測量平板 |
1套 |
||
|
砂輪圓弧外圓修整器 |
1套 |
夾頭 |
1套 |
||
|
頭架偏心卡盤 |
1套 |
砂輪帶法蘭盤 |
1套 |
||
|
尾架偏心卡盤 |
1套 |
機床墊鐵 |
13套 |
||
|
主 要 特 訂 附 件 |
|||||
|
砂輪平衡器 |
1套 |
懸掛式測量裝置 |
1套 |
||
