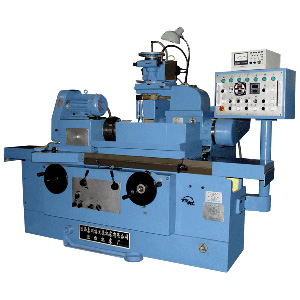

本機床主要適用于粗磨和精磨單列圓錐滾子軸承，單列向心短圓柱滾子軸承的內圈滾道，也可縱磨筒類零件的外圓。機床具備切入半自動循環，并有自動修整砂輪裝置。工件、砂輪、油泵和冷卻泵均分別以單獨電機驅動，磨削循環由液壓和電氣控制，操作方便，適用成批或大批量生產車間使用。
如在本機床上需加工套圈孔徑為φ130～φ160的工件，或用主動量儀磨削工件時，可分別購3ME2116-46A/1電磁無心卡盤和3ME2116/1-43主動量儀。
工作臺的縱向運動,有手動和液動。當切入磨削時，確保工作臺不能液壓移動，由電氣和液壓共同來實現。
|
技 術 規 格 |
|||||
|
最大磨削工件孔徑 |
mm |
Ф160 |
|||
|
最大工件寬度 |
mm |
80（縱磨寬度小于400） |
|||
|
頭架回轉角度 |
° |
30° |
|||
|
頭架主軸轉速 |
r/min |
80 120 160 240 |
|||
|
工作臺移動速度 |
最大 |
m/ min |
4 |
||
|
最小 |
m/ min |
0.1 |
|||
|
中心高 |
mm |
180 |
|||
|
手輪最小進給量 |
mm |
0.0025 |
|||
|
砂輪尺寸 |
mm |
Ф600×63～25×Φ305 |
|||
|
砂輪線速度 |
m/s |
35 |
|||
|
砂輪架快進退量 |
mm |
50 |
|||
|
電機總功率 |
kw |
20 |
|||
|
機床外形尺寸 |
mm |
2470×1762×1820 |
|||
|
機床重量 |
kg |
4000 |
|||
|
機床毛重 |
kg |
4500 |
|||
|
包裝箱尺寸 |
mm |
3820×2080×2100 |
|||
|
工 作 精 度 |
|||||
|
切入磨 （標準 試磨件） |
錐角差 |
μm |
±3 |
||
|
直線度 |
μm |
4 |
|||
|
直徑變動量 |
μm |
4 |
|||
|
傾斜度 |
μm |
1.2 |
|||
|
粗糙度 |
μm |
Ra0.5 |
|||
|
縱磨（標準試磨件） |
圓度 |
μm |
2.5 |
||
|
垂直度 |
μm |
10 |
|||
|
粗糙度 |
μm |
Ra≤0.2 |
|||
|
主 要 附 件 |
|||||
|
冷卻水箱 |
1套 |
砂輪平衡軸 |
1套 |
||
|
砂輪修整器 |
1套 |
卸砂輪拔頭 |
1套 |
||
|
砂輪（帶法蘭盤） |
1套 |
機床墊鐵 |
8套 |
||
|
特 殊 訂 貨 附 件 |
|||||
|
電磁無心卡盤 |
1套 |
外徑測量儀 |
1套 |
||
本機床主要適用于粗磨和精磨單列圓錐滾子軸承，單列向心短圓柱滾子軸承的內圈滾道，也可縱磨筒類零件的外圓。機床具備切入半自動循環，并有自動修整砂輪裝置。工件、砂輪、油泵和冷卻泵均分別以單獨電機驅動，磨削循環由液壓和電氣控制，操作方便，適用成批或大批量生產車間使用。
如在本機床上需加工套圈孔徑為φ130～φ160的工件，或用主動量儀磨削工件時，可分別購3ME2116-46A/1電磁無心卡盤和3ME2116/1-43主動量儀。
工作臺的縱向運動,有手動和液動。當切入磨削時，確保工作臺不能液壓移動，由電氣和液壓共同來實現。
|
技 術 規 格 |
|||||
|
最大磨削工件孔徑 |
mm |
Ф160 |
|||
|
最大工件寬度 |
mm |
80（縱磨寬度小于400） |
|||
|
頭架回轉角度 |
° |
30° |
|||
|
頭架主軸轉速 |
r/min |
80 120 160 240 |
|||
|
工作臺移動速度 |
最大 |
m/ min |
4 |
||
|
最小 |
m/ min |
0.1 |
|||
|
中心高 |
mm |
180 |
|||
|
手輪最小進給量 |
mm |
0.0025 |
|||
|
砂輪尺寸 |
mm |
Ф600×63～25×Φ305 |
|||
|
砂輪線速度 |
m/s |
35 |
|||
|
砂輪架快進退量 |
mm |
50 |
|||
|
電機總功率 |
kw |
20 |
|||
|
機床外形尺寸 |
mm |
2470×1762×1820 |
|||
|
機床重量 |
kg |
4000 |
|||
|
機床毛重 |
kg |
4500 |
|||
|
包裝箱尺寸 |
mm |
3820×2080×2100 |
|||
|
工 作 精 度 |
|||||
|
切入磨 （標準 試磨件） |
錐角差 |
μm |
±3 |
||
|
直線度 |
μm |
4 |
|||
|
直徑變動量 |
μm |
4 |
|||
|
傾斜度 |
μm |
1.2 |
|||
|
粗糙度 |
μm |
Ra0.5 |
|||
|
縱磨（標準試磨件） |
圓度 |
μm |
2.5 |
||
|
垂直度 |
μm |
10 |
|||
|
粗糙度 |
μm |
Ra≤0.2 |
|||
|
主 要 附 件 |
|||||
|
冷卻水箱 |
1套 |
砂輪平衡軸 |
1套 |
||
|
砂輪修整器 |
1套 |
卸砂輪拔頭 |
1套 |
||
|
砂輪（帶法蘭盤） |
1套 |
機床墊鐵 |
8套 |
||
|
特 殊 訂 貨 附 件 |
|||||
|
電磁無心卡盤 |
1套 |
外徑測量儀 |
1套 |
||
