機床的性能特點

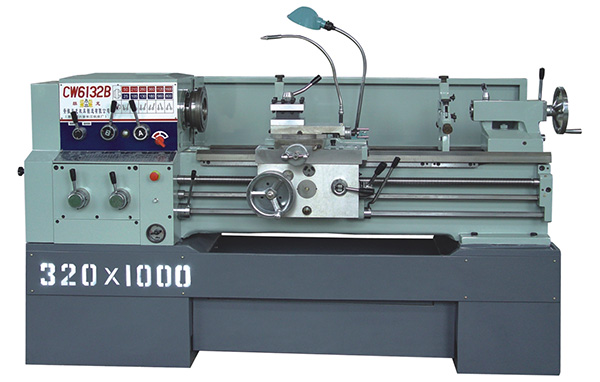

本機床是具有廣泛用途的萬能車床，它能承擔各種車削加工，并能經濟地獲得較高的加工精度和表面光潔度，特別是馬鞍車床可加工大直徑及不規則形狀的工件。機床適用于機械加工車間及工具制造部門及修理車間使用。
主要技術參數
|
項目 |
單位 |
參數值 |
|
床身最大回轉直徑 |
mm |
ф320 |
|
最大頂尖距 |
mm |
750/1000/1500/2000 |
|
刀架上最大回轉直徑 |
mm |
ф190/ф210/ф240 |
|
馬鞍內最大回轉直徑×長度 |
mm |
ф500/ф520/ф550×200 |
|
主軸 |
級數 |
12 |
|
轉速范圍 |
25-1600rpm |
|
|
內孔直徑 |
ф51 |
|
|
內控錐度 |
Morse 6 |
|
|
切削螺紋 范圍/種數 |
公制螺紋 |
0.45-20mm |
|
英制螺紋 |
80 to 1.75t.p.i/35 |
|
|
模數螺紋 |
0.25-10/25mm |
|
|
徑節螺紋 |
160-3.5d.p/30 |
|
|
進給量 |
級數 |
145 |
|
縱向 |
0.04-3.92mm/r |
|
|
橫向 |
0.02-1.96mm/r |
|
|
床鞍刀架 |
小刀架移動距離 |
140 |
|
刀架橫向移動距離 |
225/250 |
|
|
車刀刀桿截面尺寸 |
20×20 |
|
|
尾座套筒 |
內孔錐度 |
Morse 4 |
|
最大移動量 |
130 |
|
|
主電機 |
功率 |
3/4.5Kw |
|
轉速 |
720/1440rpm |
|
|
外形尺寸（CW6132B×750） |
|
1900×950×1220mm |
|
凈重量 |
|
1300-2000 |
