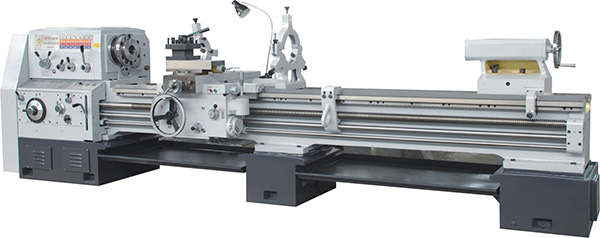

機床的性能特點
本機床能承擔各種車削工作，如車削內外圓柱面、圓錐面以及其他旋轉面、車削端面及各種常用公制、英制、模數及徑節螺紋以及拉削油槽等工作。在本機床上加工的零件尺寸精度大到IT6；表面粗糙度Ra1.6。并具有以下性能特點：
1.床身采用大寬度山筋，床身寬度550mm。
2.操縱集中，溜板設有快移機構，用單手柄形象化操作。
3.車床結構剛度與傳動剛度均較高，精度穩定，并能進行強力切削。
4.床身導軌采用超音頻淬火，床鞍導軌采用粘接“TSF”軟帶耐磨材料，運動輕便靈活，壽命長。
主要技術參數
|
項目 |
單位 |
參數值 |
|
導軌寬度及淬火硬度 |
|
550HRC 50 |
|
床身上最大回轉直徑 |
mm |
ф630 |
|
滑板上最大回轉直徑 |
mm |
ф350 |
|
最大工件長度 |
mm |
1000/1500/2000/3000 |
|
馬鞍內回轉直徑×長度 |
mm |
ф800×300 |
|
主軸孔徑 |
mm |
ф72 |
|
主軸孔前端錐度和頂尖錐度 |
|
Metric 80 Morse 5 |
|
主軸轉數級數和范圍 |
kinds |
18 14-750r/min |
|
進給量種數(縱向、橫向) |
kinds |
72 |
|
縱向進給量范圍 |
mm/r |
1:1 0.1-1.52 1:16 1.6-24 |
|
橫向進給量范圍 |
|
1:2 |
|
床鞍快速移動速度 |
m/min |
4 |
|
絲杠螺距 |
|
12 |
|
公制螺紋 |
mm |
1-240 50kinds |
|
英制螺紋 |
t/inch |
14-1 27kinds |
|
模數螺紋 |
mm |
0.5-120 53kinds |
|
徑節螺紋 |
t/inch |
28-1 24kinds |
|
刀桿截面尺寸 |
mm |
30×30 |
|
中刀架回轉角度 |
|
±90° |
|
下刀架最大橫向行程成 |
mm |
420 |
|
上刀架最大行程 |
mm |
200 |
|
尾座套筒直徑及行程 |
mm |
ф100 250 |
|
尾座套筒錐度 |
|
Morse 5 |
|
床尾的橫向行程 |
mm |
±20 |
|
主電機型號和功率 |
|
Y160M-4 11Kw/1440rmp |
|
快速電動機型號及功率 |
|
1.1Kw/1440rmp |
|
冷卻泵機型號及功率 |
|
JCD-22 0.15Kw |
|
外形尺寸(CW6163A×1500) |
mm |
3470×1320×1490 |
|
機床重量 |
kg |
3800 |
|
每米增加重量 |
kg |
750 |
