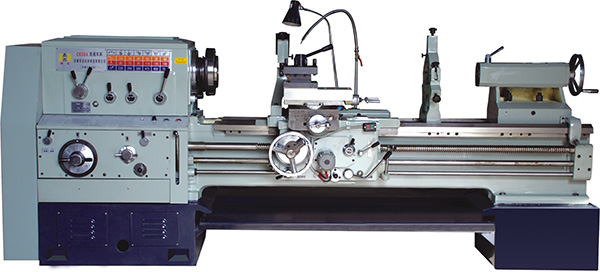

機床的性能特點
本機床功率大，剛性好，主要導軌面采取了超音頻淬火措施，精度保持性好。機床可供切削鑄鐵，鋼及有色金屬工件，大中型零件的鉆孔、鏜孔、車削端面。能擔負 各種套類、軸類、盤類零件的粗精加工以及公制、英制、模數、徑節(jié)螺紋等工作。本機床上加工的零件尺寸精度為1T6，表面粗糙度Ra1.6。
主要技術參數
|
項目 |
單位 |
參數值 |
|
中心高 |
mm |
300 |
|
最大工件長度 |
mm |
1000/1500/2000/3000 |
|
床身上最大回轉直徑 |
mm |
ф615 |
|
刀架上最大回轉直徑 |
mm |
ф345 |
|
馬鞍內回轉直徑×長度 |
mm |
ф800×300 |
|
插入主軸孔棒料最大直徑 |
mm |
ф70 |
|
最大車削長度 |
mm |
880/1380/1880/2880 |
|
主軸孔徑 |
mm |
ф72 |
|
主軸中心孔前端錐度 |
|
Metric 80 |
|
主軸正轉時級數 |
kinds |
18 |
|
主軸正轉時轉速范圍 |
r/min |
14-750 |
|
橫向及縱向進給量種數 |
kinds |
26 |
|
縱向進給量 |
mm |
0.07-1.33 |
|
橫向進給量 |
mm |
0.07-0.45 |
|
.公7制螺紋 |
mm |
52kinds 1-224 |
|
英制螺紋 |
t/inch |
40kinds 2-28 |
|
模數螺紋 |
mm |
41kinds 0.25-56 |
|
徑節(jié)螺紋 |
mm |
38kinds 1-112 |
|
主軸中心至刀具基面距離 |
mm |
32.5 |
|
刀架回轉角度 |
|
±60° |
|
上刀架最大行程 |
mm |
200 |
|
下刀架最大行程 |
mm |
390 |
|
床鞍最大縱向行程 |
mm |
880/1380/1880/2880 |
|
頂尖套筒直徑 |
mm |
ф100 |
|
頂尖套筒錐度 |
|
Morse 5 |
|
頂尖套筒的最大行程 |
mm |
205 |
|
床尾的橫向行程 |
mm |
±15 |
|
主電機 |
|
11Kw/1440rpm |
|
冷卻泵 |
|
0.125kw |
|
外形尺寸(C630A×1500) |
mm |
3470×1270×1310 |
|
凈重量 |
kg |
3650 |
|
每米增加重量 |
kg |
700 |
