■ 采用曲軸橫放結構；
■ 剛性轉鍵式離合器；
■ 手動調模，刻度顯示；
■ 其中型號中帶有字母“A”的均裝有緊急制動裝置，可以使滑塊急停在0°~135°范圍內，并可配置光電保護器。
■ 型號中帶有字母“D”的為雙轉鍵結構，能有效克服沖壓時的反彈；

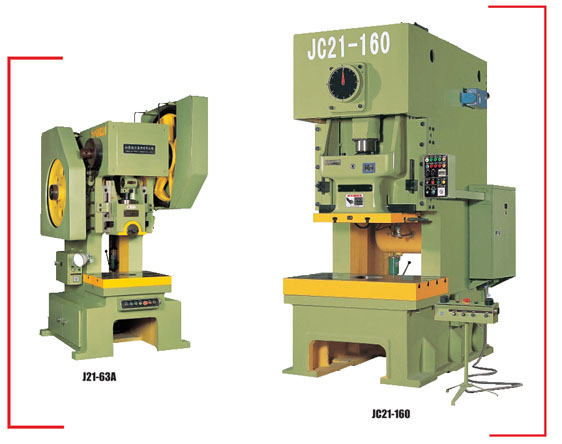

■ 其中JC21-160裝配有氣動摩擦離合器滑塊可急停在任意位置。

壓力機技術參數

		J21-63A	JD21-63A	J21-80A	JD21-80A	JD21-100A	JD21-125A	JC21-160
公稱力	KN	630	630	800	800	1000	1250	1600
公稱力行程	mm	8	8	9	9	10	10	6
滑塊行程	Mm	120	120	130	130	140	140	160
行程次數	Min-1	50	50	45	45	38	38	40
最大裝模高度	Mm	300	300	350	320	320	320	350
裝模高度調節量	mm	80	80	100	100	100	100	100
滑塊中心至機身距離	mm	300	300	300	300	380	380	380
工作臺板尺寸（前后*左右）	mm	570 760	570 760	580 860	580 860	710 1100	720 1200	740 1300
工作臺板落料孔尺寸（上孔直徑深度下孔直徑）	mm	Φ200 45 Φ180	Φ200 45 Φ180	Φ200 45 Φ180	Φ200 45 Φ180	Φ260 50 Φ220	Φ260 50 Φ220	Φ300 50 Φ260
工作臺板厚度	mm	90	90	100	100	120	120	150
機身工作臺板尺寸（直徑前后左右）	mm	鑄件Φ280 220 320 鋼板220 250	Φ280 220 320	鑄件Φ280 220 380 鋼板220 260	Φ280 220 380	鑄件Φ320 250 420 鋼板260 290	鑄件Φ320 250 420 鋼板260 290	Φ470
滑塊底面尺寸（前后*左右）	mm	280 320	280 320	280 380	280 380	420 560	420 560	580 770
模柄孔尺寸（直徑*深度）	mm	Φ50 80	Φ50 80	Φ60 75	Φ60 75	Φ60 80	Φ60 80	Φ65 85
立柱間的距離	mm	鋼板450 鑄件320	320	鋼板515 鑄件410	410	鋼板630 鑄件580	鋼板620 鑄件580	730
電動機功率	KW	5.5	5.5	7.5	7.5	7.5	11	15
外型尺寸（前后左右高）	mm	1550 1410 2610	1550 1410 2610	1610 1470 2680	1925 1470 2675	1960 1335 2850	2060 1600 3000	2200 1550 3160
