■ 組合式干式氣動摩擦離合器；
■ JFC21-45以上滑塊裝設了上提式平衡缸；
■ 進口雙聯電磁閥；
■ 稀油強制循環潤滑系統；
■ 國際品牌PLC控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制件；
■ 液壓過載保護裝置；
■ JFC21-25~45手動調模，刻度顯示；JFC21-63以上電動調模，數字顯示；
■ 可選配多個切刀閥、吹氣閥、配自動送料裝置組建單機全自動生產線，是取代同類進口產品的首選壓力機；

無后綴表示機床采用普通導軌，剛性保險；
后綴為“A”表示機床采用滾柱導軌，剛性保險；
后綴為“B”表現機床采用滾柱導軌，液壓保險；
提高沖壓件精度，降低沖壓件成本，提高生產率

壓力機技術參數

		JFC21-25 JFC21-25A JFC21-25B	JFC21-45 JFC21-45A JFC21-45B	JFC21-63 JFC21-63A JFC21-63B	JFC21-80 JFC21-80A JFC21-80B	JFC21-110 JFC21-110A JFC21-110B	JFC21-125 JFC21-125A JFC21-125B	JFC21-160 JFC21-160A JFC21-160B	JFC21-200 JFC21-200A JFC21-200B
公稱力	KN	250	450	630	800	1100	1250	1600	2000
公稱力行程	mm	1.6	1.6	2	2	2	2	2	2
滑塊行程	mm	30	50	50	40	40	40	40	40
行程次數	min	120-200	120-200	120-200	120-180	100-150	100-150	90-120	70-100
最大裝模高度	Mm	250	300	300	320	350	350	350	350
裝模高度調節量	Mm	50	50	60	60	60	60	60	80
滑塊中心至機身距離	Mm	250	300	300	310	350	350	380	390
工作臺板尺寸（前后×左右）	Mm	480 700	570 800	580 860	600 1000	680 1150	680 1150	740 1300	760 1400
機身工作臺孔尺寸	mm	300 300	350 350	350 350	260 520	350×480	350×480	φ470	φ470
工作臺板厚度	Mm	80	100	110	120	140	140	150	160
滑塊底面尺寸（前后×左右）	mm	250 360	340 410	400 480	420 560	500 650	540 680	580 770	600 800
模柄孔尺寸（直徑×深度）	mm	φ40 60	φ40 60	φ50 80	φ50 80	φ60 80	φ60 80	φ65 90	φ65 90
立柱間的距離	mm	450	540	600	680	760	760	830	870
電動機功率	KW	4	5.5	7.5	11	15	15	18.5	22
外形尺寸（前后×左右×高）	mm	1830 1120 2080	2020 1220 2280	1800 1210 2520	1850 1280 2850	2010 1430 3040	2010 1480 3040	2280 1540 3240	2500 1580 3320
凈重	KG	3500	4200	6100	8000	11000	11800	15500	16500

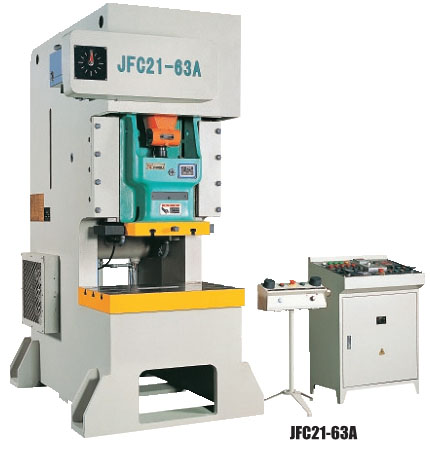

JFC21系列開式高速精密壓力機

　　JFC21系列開式高速精密壓力機適用于空調翅片、汽車水箱散熱器散熱片、中央空調的冷表器和換熱器的散熱片，及鋼板卷料，硅鋼片等。

壓力機技術參數

		JFC21-25 JFC21-25A JFC21-25B	JFC21-45 JFC21-45A JFC21-45B	JFC21-63 JFC21-63A JFC21-63B	JFC21-80 JFC21-80A JFC21-80B	JFC21-110 JFC21-110A JFC21-110B	JFC21-125 JFC21-125A JFC21-125B	JFC21-160 JFC21-160A JFC21-160B	JFC21-200 JFC21-200A JFC21-200B
公稱力	KN	250	450	630	800	1100	1250	1600	2000
公稱力行程	mm	1.6	1.6	2	2	2	2	2	2
滑塊行程	mm	30	50	50	40	40	40	40	40
行程次數	min	120-200	120-200	120-200	120-180	100-150	100-150	90-120	70-100
最大裝模高度	Mm	250	300	300	320	350	350	350	350
裝模高度調節量	Mm	50	50	60	60	60	60	60	80
滑塊中心至機身距離	Mm	250	300	300	310	350	350	380	390
工作臺板尺寸（前后×左右）	Mm	480 700	570 800	580 860	600 1000	680 1150	680 1150	740 1300	760 1400
機身工作臺孔尺寸	mm	300 300	350 350	350 350	260 520	350×480	350×480	φ470	φ470
工作臺板厚度	Mm	80	100	110	120	140	140	150	160
滑塊底面尺寸（前后×左右）	mm	250 360	340 410	400 480	420 560	500 650	540 680	580 770	600 800
模柄孔尺寸（直徑×深度）	mm	φ40 60	φ40 60	φ50 80	φ50 80	φ60 80	φ60 80	φ65 90	φ65 90
立柱間的距離	mm	450	540	600	680	760	760	830	870
電動機功率	KW	4	5.5	7.5	11	15	15	18.5	22
外形尺寸（前后×左右×高）	mm	1830 1120 2080	2020 1220 2280	1800 1210 2520	1850 1280 2850	2010 1430 3040	2010 1480 3040	2280 1540 3240	2500 1580 3320
凈重	KG	3500	4200	6100	8000	11000	11800	15500	16500
