■ 采用曲軸橫放結構；
■ 剛性轉鍵式離合器；
■ JD23-63A/80A為雙轉鍵結構，能有效克服沖壓時的反彈；
■ 手動調模，刻度顯示；
■ 其中型號中帶有字母“A”的均裝有緊急制動裝置，可以使滑塊急停在0°~135°范圍內，并可配置光電保護器。

壓力機技術參數

		JC23-6.3	J23-10B	J23-16	J23-16B	J23-25A	JG23-35A
公稱力	KN	63	100	160	160	250	350
公稱力行程	mm	3	4	5	5	5	5
滑塊行程	Mm	35	60	55	70	80	100
行程次數	Min-1	170	145	125	125	60	53
最大裝模高度	Mm	110	130	160	170	180	180
裝模高度調節量	mm	30	35	45	45	70	75
滑塊中心至機身距離	mm	110	130	160	170	210	200
工作臺板尺寸（前后*左右）	mm	200 310	240 360	300 450	320 480	400 600	380 610
工作臺板落料孔尺寸（上孔直徑深度下孔直徑）	mm	Φ60	Φ120 20 Φ100	Φ100	Φ100	Φ120	Φ130
工作臺板厚度	mm	40	50	40	60	70	70
機身工作臺孔尺寸（直徑前后左右）	mm	Φ140 110 160	Φ130 90 180	Φ210 160 240	Φ210 160 240	Φ180 130 260	Φ180 130 290
滑塊底面尺寸（前后*左右）	mm	120 140	150 170	180 200	180 200	210 250	210 250
模柄孔尺寸（直徑*深度）	mm	Φ30 55	Φ30 55	Φ40 60	Φ40 60	Φ40 70	Φ40 60
機身最大可傾角度	°	30°	25°	25°	25°	25°	25°
立柱間的距離	mm	150	180	220	220	260	300
電動機功率	KW	0.75	1.1	1.5	1.5	2.2	3
外型尺寸（前后左右高）	mm	780 610 1505	915 700 1690	1150 900 1910	1150 900 1910	1325 990 2140	1490 1080 2200
凈重	kg	360	600	1080	1080	1900	2440

		JG23-40A	JC23-63A	JD23-63A	J23-80A	JD23-80A
公稱力	KN	400	630	630	800	800
公稱力行程	mm	6	8	8	9	9
滑塊行程	Mm	120	120	120	130	130
行程次數	Min-1	55	50	50	45	45
最大裝模高度	Mm	220	270	270	290	290
裝模高度調節量	mm	80	80	80	100	100
滑塊中心至機身距離	mm	260	260	260	270	300
工作臺板尺寸（前后*左右）	mm	480 710	480 710	480 710	520 860	580 860
工作臺板落料孔尺寸（上孔直徑深度下孔直徑）	mm	Φ220 25 Φ180	Φ200 45 Φ180	Φ200 45 Φ180	Φ200 45 180	Φ200 45 Φ180
工作臺板厚度	mm	80	90	90	100	100
機身工作臺板尺寸（直徑前后左右）	mm	Φ200 150 300	Φ250 200 340	Φ250 200 340	Φ250 200 340	Φ280 220 380
滑塊底面尺寸（前后*左右）	mm	270 320	280 320	280 320	280 380	280 380
模柄孔尺寸（直徑*深度）	mm	Φ50 70	Φ50 80	Φ50 80	Φ60 75	Φ60 75
機身最大可傾角度	°	25°	25°	25°	20°	20°
立柱間的距離	mm	300	350	350	410	410
電動機功率	KW	4	5.5	5.5	7.5	7.5
外型尺寸（前后左右高）	mm	1600 1180 2310	1810 1350 2640	1885 1350 2670	1810 1410 2790	1990 1410 2945
凈重	kg	3180	4000	4970	4790	5970

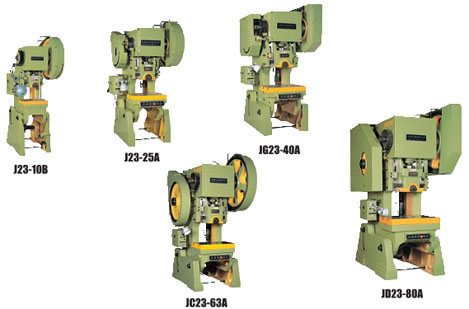

J23系列普通型開式可傾壓力機

壓力機技術參數

		JC23-6.3	J23-10B	J23-16	J23-16B	J23-25A	JG23-35A
公稱力	KN	63	100	160	160	250	350
公稱力行程	mm	3	4	5	5	5	5
滑塊行程	Mm	35	60	55	70	80	100
行程次數	Min-1	170	145	125	125	60	53
最大裝模高度	Mm	110	130	160	170	180	180
裝模高度調節量	mm	30	35	45	45	70	75
滑塊中心至機身距離	mm	110	130	160	170	210	200
工作臺板尺寸（前后*左右）	mm	200 310	240 360	300 450	320 480	400 600	380 610
工作臺板落料孔尺寸（上孔直徑深度下孔直徑）	mm	Φ60	Φ120 20 Φ100	Φ100	Φ100	Φ120	Φ130
工作臺板厚度	mm	40	50	40	60	70	70
機身工作臺孔尺寸（直徑前后左右）	mm	Φ140 110 160	Φ130 90 180	Φ210 160 240	Φ210 160 240	Φ180 130 260	Φ180 130 290
滑塊底面尺寸（前后*左右）	mm	120 140	150 170	180 200	180 200	210 250	210 250
模柄孔尺寸（直徑*深度）	mm	Φ30 55	Φ30 55	Φ40 60	Φ40 60	Φ40 70	Φ40 60
機身最大可傾角度	°	30°	25°	25°	25°	25°	25°
立柱間的距離	mm	150	180	220	220	260	300
電動機功率	KW	0.75	1.1	1.5	1.5	2.2	3
外型尺寸（前后左右高）	mm	780 610 1505	915 700 1690	1150 900 1910	1150 900 1910	1325 990 2140	1490 1080 2200
凈重	kg	360	600	1080	1080	1900	2440

		JG23-40A	JC23-63A	JD23-63A	J23-80A	JD23-80A
公稱力	KN	400	630	630	800	800
公稱力行程	mm	6	8	8	9	9
滑塊行程	Mm	120	120	120	130	130
行程次數	Min-1	55	50	50	45	45
最大裝模高度	Mm	220	270	270	290	290
裝模高度調節量	mm	80	80	80	100	100
滑塊中心至機身距離	mm	260	260	260	270	300
工作臺板尺寸（前后*左右）	mm	480 710	480 710	480 710	520 860	580 860
工作臺板落料孔尺寸（上孔直徑深度下孔直徑）	mm	Φ220 25 Φ180	Φ200 45 Φ180	Φ200 45 Φ180	Φ200 45 180	Φ200 45 Φ180
工作臺板厚度	mm	80	90	90	100	100
機身工作臺板尺寸（直徑前后左右）	mm	Φ200 150 300	Φ250 200 340	Φ250 200 340	Φ250 200 340	Φ280 220 380
滑塊底面尺寸（前后*左右）	mm	270 320	280 320	280 320	280 380	280 380
模柄孔尺寸（直徑*深度）	mm	Φ50 70	Φ50 80	Φ50 80	Φ60 75	Φ60 75
機身最大可傾角度	°	25°	25°	25°	20°	20°
立柱間的距離	mm	300	350	350	410	410
電動機功率	KW	4	5.5	5.5	7.5	7.5
外型尺寸（前后左右高）	mm	1600 1180 2310	1810 1350 2640	1885 1350 2670	1810 1410 2790	1990 1410 2945
凈重	kg	3180	4000	4970	4790	5970
