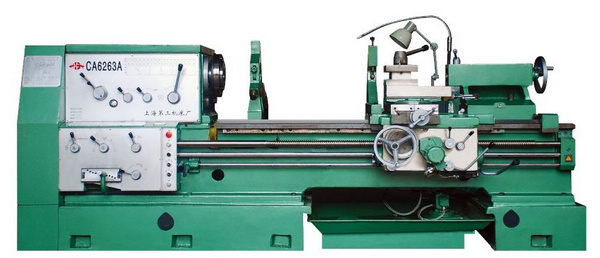

CA6163A系列車床由上海第三機床廠車床分廠（原上海江寧機床廠）生產。本系列機床是一種普通機床。該機床結構可靠、性能良好、操作靈活，加工范圍廣，能完成各種不同的車削工作，包括車削公制、英制、模數及徑節等螺紋。
特點：
1. 導軌經淬硬處理，經久耐用。
2. 床鞍裝有電機，可以快速平衡移動。
3. 尾座采用卸荷裝置，移置輕便，省力。
主要規格及技術參數 Main Specifications and Technical Pzrameters
|
項目
|
Item
|
CA6163AX1500
|
CA6163AX3000
|
|
床身上最大回轉直徑
|
Max.swingover bed
|
630 mm
|
630 mm
|
|
最大工件長度
|
Max. length of workpiece
|
1500 mm
|
3000 mm
|
|
過中拖板工件回轉直徑
|
Swing over bed
|
360 mm
|
360 mm
|
|
主軸轉速范圍 (級數)
|
Range of spindle speeds
|
14~750 rpm (18steps)
|
14~750 rpm (18steps)
|
|
主軸通孔直徑
|
Spindle bore
|
70 mm
|
70 mm
|
|
車削公制螺紋范圍(種樹)
|
Range of metric threads cutting
|
1~224 mm (52kinds)
|
1~224 mm (52kinds)
|
|
車削英制螺紋范圍(種樹)
|
Range of whitworth threads cutting
|
28~2 mm (40kinds)
|
28~2 mm (40kinds)
|
|
車削摸數螺紋范圍(種樹)
|
Rang of module thread cutting
|
0.25~56 mm (41kinds)
|
0.25~56 mm (41kinds)
|
|
車削摸數螺紋范圍(種樹)
|
Rang of diametric pitch thread cutting
|
112~1mm (38kinds)
|
112~1mm (38kinds)
|
|
縱向進給量（種樹）
|
Longitudinal feeds
|
0.15~2.65 mm 26kinds)
|
0.15~2.65 mm 26kinds)
|
|
橫向進給量（種樹）
|
Cross feed
|
0.05~0.90 mm 26kinds)
|
0.05~0.90 mm 26kinds)
|
|
床鞍快速移動速度
|
Speed of saddle quick travel
|
6200 mm/min
|
6200 mm/min
|
|
主電機功率
|
Power ofMain motor
|
11kw
|
11kw
|
|
外形尺寸（長*寬*高）
|
Overall dimensions(L*W*H)
|
3480*978*1310 mm
|
5050*1651*1376 mm
|
|
機床重量
|
Weight
|
3800 kg
|
4200 kg
|
|
