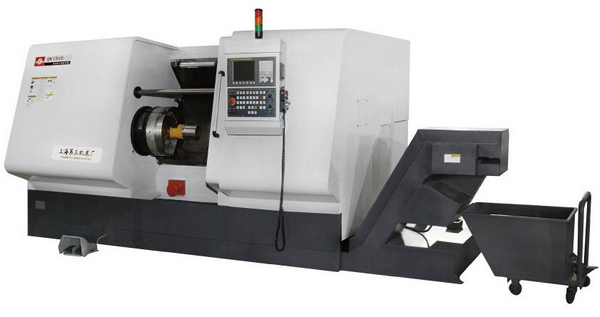

QK1320、QK1330型數控管子螺紋車床是我廠新開發的數控車床，采用斜床身結構，便于操作。同時配有自動卡盤、定尺裝置，還可以配有管子傳送自動線，可實現管子加工的全部自動化，提高工作效率，機床配FANUC OI TC系統，控制精度高，可靠性好。

主要規格及技術參數 Main Specifications and Technical Pzrameters

項目	Item		QK1320
床身上最大回轉直徑	Max. swing over bed		700 mm
床鞍上回轉直徑	Max. swing over carriage		550 mm
刀架橫向行程（X軸）	Max. travel of carriage (X-axis)		340 mm
刀架縱向行程（Y軸）	Max. travel of carriage (Z-axis)		650 mm
主軸轉速范圍（級數）	Range of spindle speed	(Conversion)	90~550 rpm (變頻) 80~650 rpm (伺服)
		(Servo)
主軸通孔直徑	Spindle bore		205 mm
刀架刀位數	Number of turret positlons		8 (排刀)
刀桿最大截面尺寸	Max. dia. of tool holder		32×32 mm
橫向伺服電機扭矩（X軸）	Power of traverse servo motor　(X-axis)		22 N.m
縱向伺服電機功率（Y軸）	Power of longitudinal servo motor (Z-axis)		30 N.m
主電機功率	Power of main motor		30 kw（變頻） 22/26 kw（伺服）
機床凈重	Weight		15000 kg
車床外形尺寸（長寬高）	Overall dimensions(LWH)		4675×2130×1965 mm

主要附件 Main Accessories

1	氣動卡盤	1 set
2	自動排屑器	1 set
3	集屑車	1 set
4	刀架	1 set
