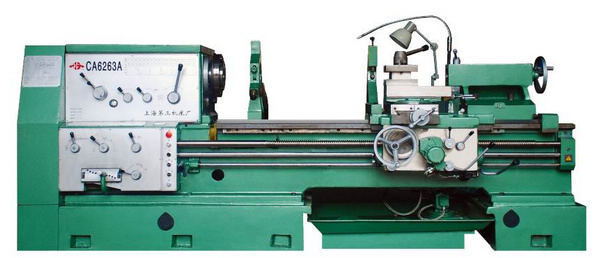

CA6263A型馬鞍車床，是CA6163A型車床的系列產品。它具備基型產品所有的結構性能特點，并在床身上附有馬鞍而成，擴大了本機床的加工范圍。本機床馬鞍拆卸方便，重復定位精度高。在拆卸馬鞍后，可進行特殊形狀零件及大直徑盤類零件的加工。
本機床廣泛適應于各位機械加工行業單件或成批生產之用，也是科研機構合適的配套設備。
特點：
1. 導軌經淬硬處理，經久耐用。
2. 床鞍裝有電機，可以快速平衡移動。
3. 尾座采用卸荷裝置，移置輕便，省力。
規格及主要技術參數 Main Specifications
|
項目
|
Item
|
CA6263A
|
|
床身上最大回轉直徑
|
Max.swingover bed
|
630 mm
|
|
最大工件長度
|
Max. length of workpiece
|
1500 mm
|
|
過中拖板工件回轉直徑
|
Swing over bed
|
360 mm
|
|
馬鞍槽內最大工件回轉直徑
|
Max. swing over gop
|
800 mm
|
|
馬鞍槽內有效長度
|
Length of gop
|
320 mm
|
|
主軸轉速范圍 (級數)
|
Range of spindle speeds
|
14~750 rpm (18steps)
|
|
主軸通孔直徑
|
Spindle bore
|
70 mm
|
|
車削公制螺紋范圍(種樹)
|
Range of metric threads cutting
|
1~224 mm (52kinds)
|
|
車削英制螺紋范圍(種樹)
|
Range of whitworth threads cutting
|
28~2 mm (40kinds)
|
|
車削摸數螺紋范圍(種樹)
|
Rang of module thread cutting
|
0.25~56 mm (41kinds)
|
|
車削摸數螺紋范圍(種樹)
|
Rang of diametric pitch thread cutting
|
112~1 mm (38kinds)
|
|
縱向進給量（種樹）
|
Longitudinal feeds
|
0.15~2.65 mm (26kinds)
|
|
橫向進給量（種樹）
|
Cross feed
|
0.05~0.90 mm (26kinds)
|
|
床鞍快速移動速度
|
Speed of saddle quick travel
|
6200 mm/min
|
|
主電機功率
|
Power ofMain motor
|
11 kw
|
|
外形尺寸（長*寬*高）
|
Overall dimensions(L*W*H)
|
3480*978*1310 mm
|
|
機床重量
|
Weight
|
3800 kg
|
|
