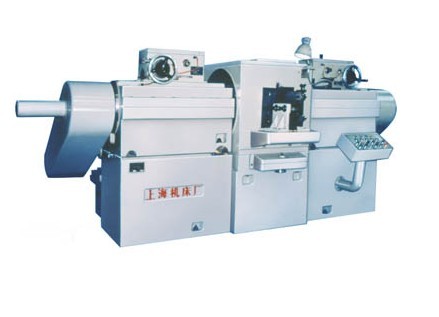

MM7675/H精密臥軸雙端面磨床

文字：[大][中][小] 2011-7-5 瀏覽次數：2023

一鍵分享

主要用途及特征
MM7675/H精密型臥軸雙端面磨床，適用于磨削軸承環內外圈的平行兩個端面及其它相類似零件，可供生產批量較大的軸承汽車農機等行業使用。
機床臥式布局，左右磨頭水平放置，位于同一中心線上，采用貫穿式送料，用皮帶輥輪送進，使工件從兩砂輪當中通過，兩端面即可磨成。
機床一磨頭主軸可交流變頻無級調速，送料電機也可交流變頻無級調速，本機床采用連續磨削工藝方法，精度高，效率高，適用于大批量生產。
左右磨頭進給可手動也可機動。磨頭進退，進給和砂輪修整及自動補償等動作由PC控

技術規格

工件直徑	55～200mm
工件厚度	10～50mm
砂輪尺寸（外徑×寬×內徑）	750×60×50mm
磨頭主軸轉速	750r/min
磨頭移動行程	182mm
送料轉速（無級）	4~10r/min
磨頭磨削進給量	0.005~0.04mm
磨頭修整進給量	0.005~0.04mm
砂輪修整速度	0.5~1.5m/min
電機總功率	56.3kw
機床外形尺寸（長×寬×高）	4100×2570×1645mm
機床重量	8000kg

由于技術不斷發展,本參數僅供參考.

技術規格

工件直徑	55～200mm
工件厚度	10～50mm
砂輪尺寸（外徑×寬×內徑）	750×60×50mm
磨頭主軸轉速	750r/min
磨頭移動行程	182mm
送料轉速（無級）	4~10r/min
磨頭磨削進給量	0.005~0.04mm
磨頭修整進給量	0.005~0.04mm
砂輪修整速度	0.5~1.5m/min
電機總功率	56.3kw
機床外形尺寸（長×寬×高）	4100×2570×1645mm
機床重量	8000kg

由于技術不斷發展,本參數僅供參考.
