上海機床廠有限公司
|
主要用途和特征

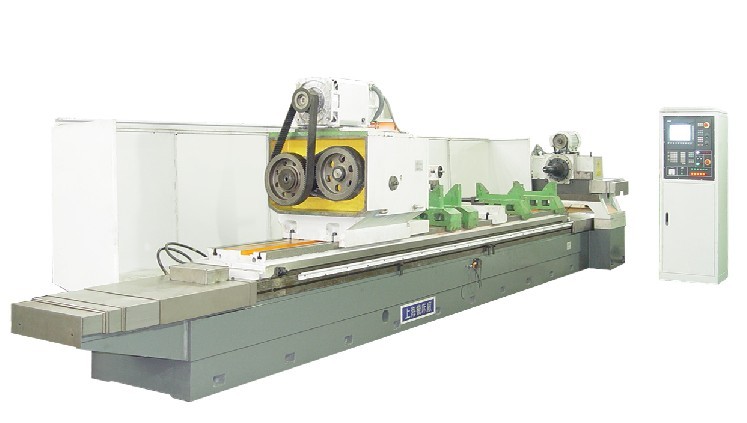

H403-AB型數控專用內圓磨床,主要適用于磨削圓柱形及圓錐形的深孔，磨削孔徑為80～500mm，最大磨削深度為1000mm。
本機床總體布局為工作臺作縱向往復運動，砂輪架作橫向進給運動,均由伺服電機與滾珠絲桿驅動。縱、橫進給方向均裝有光柵尺，提高了進給精度及操作的直觀性。頭架主軸由交流主軸電機驅動,通過變頻器在轉速范圍內可作無級調速。頭架通過軟帶動頭帶動工件旋轉，兩件V型托架支撐工件以精確定心，確保工件的磨削質量。用不同規格的內圓磨具磨削不同規格的工件，一套內圓磨具由交流變頻電機驅動，三套由電主軸驅動。工件、砂輪、油泵和冷卻泵分別以單獨電機驅動。
本機床采用西門子802D數控系統，實現對拖板縱向進給運動的控制、砂輪架橫向進給運動的控制。機床配獨立電箱，落地安裝。操縱臺電柜也為落地安裝，設置在砂輪架的前方。同時，機床配置獨立油箱及大流量、帶磁性分離器和紙質過濾器的冷卻液箱，冷卻液箱帶冷卻液空調。
機床的主要規格：
機床規格
|
||||||||||||||||||||||||||||||||||||||||||
|
由于技術不斷發展,本參數僅供參考.
|
|
