主要用途和特征

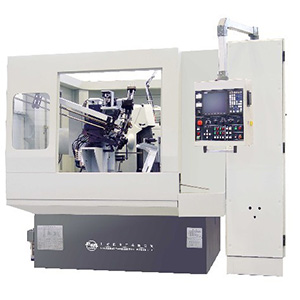

H405-JN型數控專用磨床具有自動上、下料功能，適用于磨削發動機進、排氣門的密封錐面，尤其適宜于成批生產的加工場合。

本機床頭架主軸采用外錐內圓的滑動軸承支承，交流變頻電機驅動以實現工件的無級調速。砂輪架主軸采用動靜壓軸承支承，其特點精度高，剛性好。砂輪電機為交流變頻，以實現恒線速磨削。同時為提高工件的表面粗糙度本機床具有砂輪主軸軸向及拖板縱向抖動功能。本機床共設二個數控軸，它們是：拖板縱向移動（Z軸）；砂輪架橫向進給（X軸）。控制系統采用日本三菱的M64AS數控系統，內置PLC程序控制器。機床二個直線運動軸均由伺服電機通過滾珠絲桿副來進行傳動。機床的各點潤滑及動靜壓軸承的潤滑均為獨立油箱供油。工件、砂輪、油泵和冷卻泵分別以單獨電機傳動。

主要 規 格參 數

一 機床規格和參數

機床規格mm

φ50×150

外形尺寸mm

長150   寬1700    高1400

二 工作范圍

最小磨削盤徑

  20mm

最大磨削盤徑

   50mm

最小夾持長度

   60mm

最大夾持長度

   150mm

部夾持直徑

φ5～φ9.5mm

磨削工件圓錐面錐頂角

    88°～122°

三 主要規格

中心高                                      330 mm

四 一般性能

自動周期進給

無

自動切入進給

有

砂輪自動修整及補償進給

有

X軸最小脈沖當量

0.001mm

Z軸最小脈沖當量

0.001mm

五 主要部件特征

1．頭架

主軸回轉的可能性

可能

體座回轉的可能性

不可能

工件轉速（無級）

100～300r/min

2．砂輪架

砂輪尺寸                        Ф600×20×Ф203 mm

砂輪磨耗至                     Ф500×20×Ф203 mm

3．機床電機

機床總功率                                     12 kW

由于技術不斷發展,本參數僅供參考.
