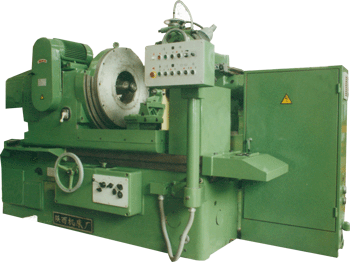

本機床最適用于專門制造圓柱、圓錐滾子軸承的軸承制造廠成批生產最大工件孔徑Ф500-Ф720的普通精度的軸承內圈滾道以及外圈外圓的生產車間使用。工件須裝夾在專用氣動卡盤上加工，氣源和卡盤由用戶自備。機床出廠時僅備有可以試磨某一尺寸軸承內圈滾道的氣動薄膜卡盤一套。

主要規 格與參數
最大回轉直徑	mm	Φ850
最大磨削直徑	mm	Φ800
最小磨削直徑	mm	Φ500
工作臺縱向移動量	mm	500
最大磨削長度	mm	200
砂輪架全行程	mm	400mm
砂輪架快進退量	mm	50mm
在絲桿進退量	mm	200
在滑座上移動量	mm	110
砂輪尺寸（外徑×寬度）	mm	最大：750×63×305
砂輪尺寸（外徑×寬度）	mm	最?。?span>600×63×305
砂輪線速度	m/s	35±3
頭架轉速	r/min	20、27、40、56、75、113
冷卻泵流量	升/min	45
砂輪回轉電機	KW	轉速1500r/min，功率1500KW
砂輪半自動修整進給量	mm	0.01-0.04
修整筆桿最大進給量	mm	85
修整筆桿最大移動量	mm	95
機床重量	kg	6500
外形尺寸	mm	3078×2332×1966
電機總功率	KW	19、23

本機床適用于成批生產滾子軸承和圓錐滾子軸承的內圈外滾道和外圈外圓面.

除砂輪架、頭架、油泵、水泵等驅動外，機床還具備下列功能：

1、工作臺雙速手動和無級液壓傳動。

2、砂輪架橫進給有手動和切入半自動循環。

3、砂輪架液壓快速進退。

4、砂輪半自動修整和自動補償，可以調整修整速度和修整進給量。

5、工件氣動夾緊和松開，松開由腳踏控制。

主要規 格與參數
最大回轉直徑	mm	Φ850
最大磨削直徑	mm	Φ800
最小磨削直徑	mm	Φ500
工作臺縱向移動量	mm	500
最大磨削長度	mm	200
砂輪架全行程	mm	400mm
砂輪架快進退量	mm	50mm
在絲桿進退量	mm	200
在滑座上移動量	mm	110
砂輪尺寸（外徑×寬度）	mm	最大：750×63×305
砂輪尺寸（外徑×寬度）	mm	最?。?span>600×63×305
砂輪線速度	m/s	35±3
頭架轉速	r/min	20、27、40、56、75、113
冷卻泵流量	升/min	45
砂輪回轉電機	KW	轉速1500r/min，功率1500KW
砂輪半自動修整進給量	mm	0.01-0.04
修整筆桿最大進給量	mm	85
修整筆桿最大移動量	mm	95
機床重量	kg	6500
外形尺寸	mm	3078×2332×1966
電機總功率	KW	19、23
