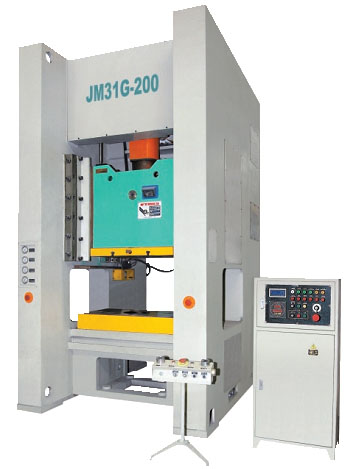

JM31G系列龍門型高速精密壓力機
■ 鋼板焊接和龍門式箱體機身結構，剛度好，變形極小。在高速沖壓和高速進給的情況下，機身沉穩，震動小，確保機床的長期精度；
■ 主傳動采用變頻調速，運動速度平穩；
■ 壓力機的主軸采用高精度大承載滾動軸承，保證了壓力機的傳動精度，減少了壓力機的總間隙和熱影響；
■ 滑塊采用八面滾針導軌，具有導向精度高，精度保持性好，調整方便之特點，從面大大提高了滑塊的運行精度；
■ 滑塊的裝模高度調節采用電動調節，數字顯示模高；操作方便，模高顯示精度達0.1mm，其中JM31G-160/200采用液壓鎖模；
■ 采用液壓超負荷保護裝置，動作靈敏可靠；超負荷后可自動復位，減少停機時間，提高壓力機的利用率；
■ 整機采用稀油強制循環潤滑系統，整機潤滑充分；
■ 采用電子凸輪控制器，該系統由一旋轉變壓器和控制器組成，通過旋轉變壓器對曲軸位置進行實時監測、動態追蹤、全自動計算提前角，使機床準確停于上死點；
■ 采用進口安全雙聯閥，反應速度迅速、準確，保證離合器的可靠控制。
壓力機技術參數
|
|
JM31G-80 |
JM31G-125 |
JM31G-160 |
JM31G-200 |
|
|
公稱力 |
KN |
800 |
1250 |
1600 |
2000 |
|
公稱力行程 |
Mm |
2 |
3 |
3 |
3 |
|
滑塊行程 |
Mm |
30 |
30 |
30 |
30 |
|
行程次數 |
min |
160-280 |
160-240 |
160-220 |
150-200 |
|
最大裝模高度 |
Mm |
360 |
400 |
400 |
420 |
|
裝模高度調節量 |
Mm |
50 |
50 |
50 |
50 |
|
工作臺板尺寸（前后×左右） |
Mm |
550 |
600 |
700 |
800 |
|
滑塊底面尺寸（前后×左右） |
Mm |
500 |
550 |
600 |
650 |
|
立柱間的距離 |
Mm |
1000 |
1200 |
1400 |
1600 |
|
主電機功率 |
Kw |
11 |
18.5 |
22 |
30 |
|
空氣壓力 |
Mm |
0.50 |
0.50 |
0.50 |
0.5 |
|
機床重量 |
Kg |
About9000 |
About11500 |
About15000 |
About19000 |
