■ 鋼板焊接高剛度機身；
■ 主電機采用西門子電機；
■ 組合式干式氣動摩擦離合器、制動器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；
■ 剛性壓塌式保險器；
■ JF21-25/25B/45手動調模，其中JF21-25/45刻度指示，JF21-25B數字顯示；
■ JF21-63以上電動調模，數碼顯示；
■ 其中JF21-45可選配電動調模，數碼顯示；
■ 滑塊裝設了上提式平衡缸裝置（除JF21-25以外）；
■ 進口雙聯電磁閥；
■ JF21-160及以上采用電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 國際品牌PLC控制；
■ 國際品牌接觸器、按鈕、指示燈；
■ 可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備。

壓力機技術參數

			JF21-25B	JF21-25	JF21--45	JF21-63	JF21-80
公稱力		kN	250	250	450	630	800
公稱力行程		mm	3	3	4	4	5
滑塊行程		mm	60	80	100	120	140
行程次數	固定	min-1	100	100	80	70	60
行程次數	可變 ariable	min-1	80-120	80-120	70-90	60-80	50-70
最大裝模高度		mm	200	250	270	300	320
裝模高度調節量		mm	50	50	60	80	80
滑塊中心至機身距離		mm	160	210	230	300	300
工作臺板尺寸（前后×左右）		mm	300 680	400 700	440 810	580 900	580 1000
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑）		mm	130 260	φ170 20 φ1 50	φ180 30 φ160	φ200 40 φ180	φ200 40 φ180
工作臺板厚度		mm	70	80	110	110	120
機身工作臺孔尺寸（直徑/前后×左右）		mm	200 270	260 250	300 300	390 460	390 520
滑塊底面尺寸（前后×左右）		mm	270 330	250 360	340 410	400 480	420 560
模柄孔尺寸（直徑×深度）		mm	φ40 60	φ40 60	φ40 60	φ50 80	φ50 80
立柱間距離		mm	448	450	550	560	640
立電機功率		KW	3	3	5.5	5.5	7.5
外形尺寸（前后×左右×高）		mm	1150 1050 2050	1300 1050 2050	1390 1125 2315	1580 1210 2520	1640 1280 2700
凈重		Kg	2200	2600	3450	5400	7000

			JF21-110	JF21-125	JF21-160B	JF21-200	JF21-200B
公稱力		kN	1100	1250	1600	2000	2000
公稱力行程		mm	6	6	6	6	6
滑塊行程		mm	160	160	160	180	200
行程次數	固定	min-1	50	50	40	35	35
行程次數	可變 ariable	min-1	40-60	40-60	35-50	30-40	30-40
最大裝模高度		mm	350	350	350	390	450
裝模高度調節量		mm	80	80	110	110	110
滑塊中心至機身距離		mm	350	350	380	390	390
工作臺板尺寸（前后×左右）		mm	680 1150	680 1150	740 1300	760 1400	760 1400
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑）		mm	φ260 50 φ220	φ260 50 φ220	φ300 50 φ260	φ300 50 φ260	φ300 50 φ260
工作臺板厚度		mm	140	140	150	160	160
機身工作臺孔尺寸（直徑/前后×左右）		mm	420 540	420 540	480 600	φ470	φ470
滑塊底面尺寸（前后×左右）		mm	500 650	540 680	580 770	600 800	600 800
模柄孔尺寸（直徑×深度）		mm	φ60 80	φ60 80	φ65 85	φ65 90	φ65 90
立柱間距離		mm	760	760	850	870	870
立電機功率		KW	11	11	15	18.5	18.5
外形尺寸（前后×左右×高）		mm	1850 1450 3060	1850 1490 3060	2230 1630 3210	2500 1580 3320	2500 1580 3420
凈重		Kg	9340	9880	14420	17000	17350

返回上一步: 打印此頁

上一條：J36系列閉式雙點壓力機
下一條：JH21干式離合、液壓保險開式固定臺壓力機

產品中心

揚力集團

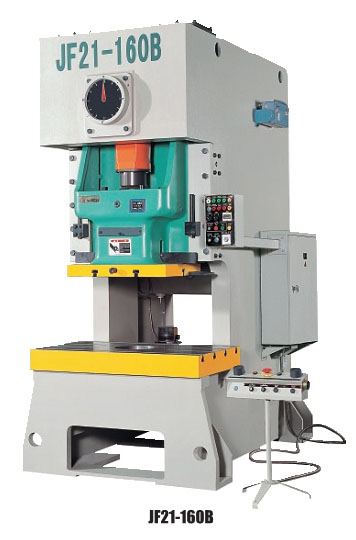

JF21系列干式離合、壓塌式保險開式固定臺壓力機
