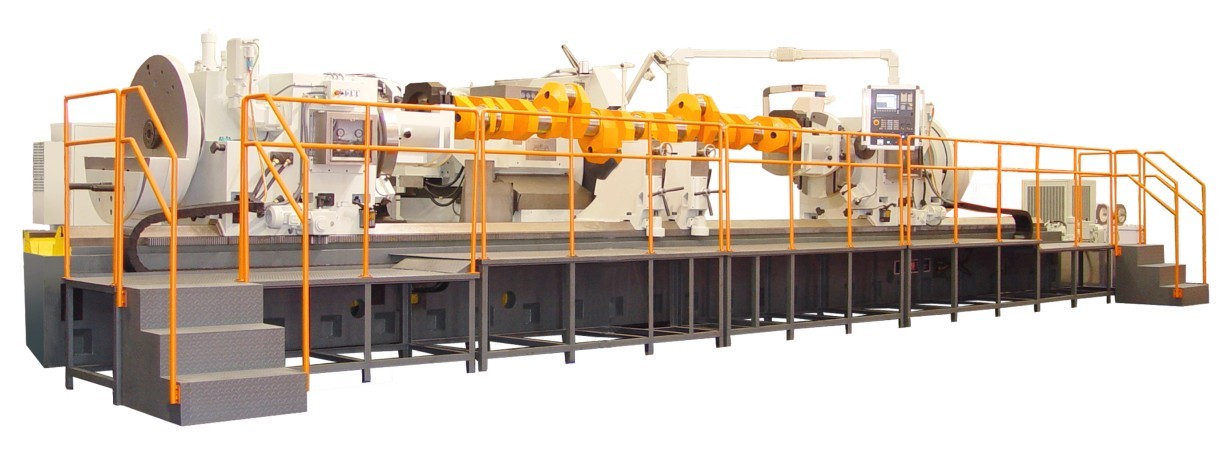

機床主要用途及結構特征
機床主要用途

用于磨削各種船用柴油機、機車內燃機、大型壓縮機以及其他大型動力機械的曲軸主軸頸及連桿頸。適用于單件、小批生產的工廠及維修部門。

機床總體布局

機床采用砂輪架縱向移動方式，工件由頭、尾架同步電機帶動作旋轉運動，拖板作縱向往復運動，砂輪架作橫向進給運動的結構布局。

懸掛式可回轉主操縱臺，設置在機床上方。另外，配置一個可移動手搖脈沖發生器。操作位置在機床正前方。

控制系統

系統選用德國SIEMENS公司SINUMERIK 840D六軸二聯動CNC系統（原裝），10.4″TFT中文顯示。內裝PLC，全數字式驅動裝置及交流伺服電機。

機床主要技術規格

最大工件回轉直徑

Φ1250mm（擴展至Φ1400mm）

最大工件安裝長度

卡盤間8000mm

頂尖間8500mm

可磨軸頸直徑

Φ100～Φ400mm

可磨曲柄半徑

0～R250mm

最大工件重量

10000Kg

中心高

750mm

中心架托持范圍

Φ100～Φ400mm

砂輪尺寸

最大Φ1600×80～120×Φ305mm

最小Φ1200×80～120×Φ305mm

砂輪線速度

35m/sec（有級恒線速）

工件轉速

4～30r/min

拖扳縱向行程（Z軸）

≥8500mm

拖板縱向移動速度（Z軸）

100～2000mm/min

砂輪架橫向移動速度（X軸）

0.1～2000mm/min

砂輪架最小進給量（X軸）

0.002mm

砂輪電機功率（交流變頻）

30KW

頭架電機扭矩（交流伺服）

50Nm

尾架電機扭矩（交流伺服）

50Nm

由于技術不斷發展,本參數僅供參考.

機床主要技術規格

由于技術不斷發展,本參數僅供參考.
