主要用途及特征

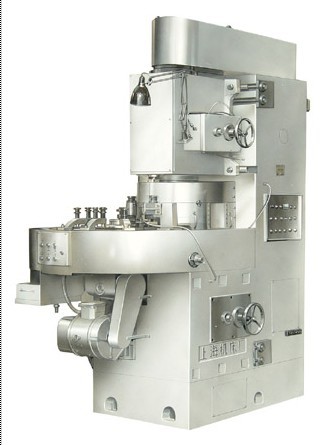

? 本機床為立式圓盤送料雙端面磨床。本機床只要配上各自的料盤就可適用于磨削微型軸承套圈,紡錠軸承套圈,及支承板半圓鍵的兩平面；墊圈、小型彈簧……等等。
? 亦可磨削摩托車連桿、閥片、薄形活塞環等。
? 調換金剛石砂輪也可磨削硬質合金刀頭、直徑小于40mm的磁鋼。
? 上下磨頭立式配置、送料圓盤無級調速。
? 具有通過按鈕獲得自動進給機構，液動砂輪修整器，磨頭快速升降機構等。
? 本機床生產效率高、精度好。用戶若能自行配上振動料斗之類自動上料機構即可大幅度提高生產效率，下料均有機床自動進行，配備有下料箱，通過磨頭主軸中心供應的內冷卻，操作方便等特征。

技術規格

工件直徑

30mm（max）

工件厚度

1～20mm

砂輪尺寸（外徑×寬×內徑）

500×75×127mm

磨頭主軸轉速

950r/min

磨頭調整快速移動速度

132mm/min

磨頭移動行程

155/70mm

送料轉速（無級）

2~8r/min

送料盤直徑

750mm

磨頭磨削進給量

0.0025~0.025mm

砂輪修整速度

0.5~1.5m/min

電機總功率

18.04kw

機床外形尺寸（長×寬×高）

2377×1360×2610mm

機床重量

5500kg

由于技術不斷發展,本參數僅供參考.
