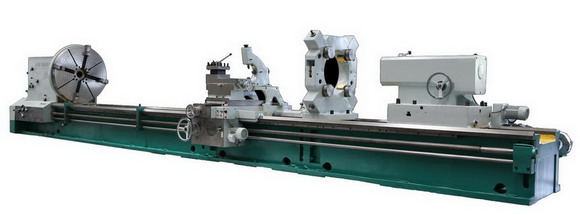

本機床承載18噸,回轉直徑1250mm-2000mm,工件長度3000mm-10000mm,是多功能系列化普通機床,該系列機床,精度 高、可靠性高、剛性高、制造精細、外形美觀、便于維修,可進行金屬及非金屬工件的粗、精加工,可車削工件的端面、外圓、內孔,用上刀架單獨機動可車削短錐 度,還進行公制、英制及模數螺紋的車削。是造紙機械、膠輥制造、維修、 鐵路、模具、大型閥門、冶金軋輥等制造加工業(yè)的首選裝備。
產品名稱 |
CD系列18噸車床 |
||||
床身上最大工件回轉直徑(mm) |
1250-2000mm |
||||
最大工件長度(mm) |
3000 |
5000 |
6000 |
8000 |
10000 |
刀架上最大回轉直徑(mm) |
880 |
||||
最大工件重量(t) |
18 |
||||
主軸轉速(rpm) |
3-136 |
||||
主軸轉速級數 |
12 |
||||
頂尖錐頂角(°) |
60 |
||||
主軸錐孔尺寸(mm) |
Φ100 1:20 |
||||
花盤直徑(mm) |
1250 |
||||
橫向(X軸)快速(mm/min) |
1900 |
||||
縱向(Z軸)快速(mm/min) |
3800 |
||||
主軸每轉刀架的縱向進給種數 |
48 |
||||
主軸每轉刀架的進給量范圍 |
縱向:0.057-12.726 |
||||
橫向:0.023-5.296 |
|||||
公制螺紋的螺距范圍(mm) |
1-224 |
||||
英制螺紋的每吋牙數范圍(牙/吋) |
28 /1 |
||||
模數螺紋的模數范圍(mm) |
0.25-56 |
||||
尾座套筒移動量(mm) |
250 |
||||
尾座套筒直徑(mm) |
Φ260 |
||||
尾座快速移動速度(mm/min) |
2000 |
||||
尾座主軸錐孔 |
公制80 |
||||
閉式中心架(mm) |
¢200~550mm |
||||
主傳動電動機功率(KW) |
30 |
