機床的主要用途及結構特點
本機床采用臥式車床布局，由數控系統控制橫(X)、縱(Z)兩坐標的進給移動，能自動完成對各類軸類、盤類零件的內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、螺紋(公、英制螺紋，錐螺紋，端面螺紋)及鉆、鉸、鏜孔等工序的切削加工。
本機床可配備廣數、KND、華中、或用戶要求的其它數控系統，配置相應的交流伺服電機或步進電機作為驅動元件，以脈沖編碼器為檢測元件構成半閉環CNC系統，具有可靠的控制性能。
本機床主軸箱采用交流變頻電機無級調速，標配刀架為立式四工位電動刀架，床鞍的導軌的結合面采用貼塑處理。由集中潤滑系統對滾珠絲杠及導軌滑移面進行強制 潤滑，使進給系統的剛度、摩擦阻尼等靜、動態特性處于最佳狀態，使移動部件能夠得到精確的微量移動，提高了機床的定位精度及導軌的使用壽命。本機床按照人 機工程學原理設計的防護結構，外形美觀獨特，可有效防止切屑及冷卻液的飛濺，讓操作環境更加安全、舒適。
|

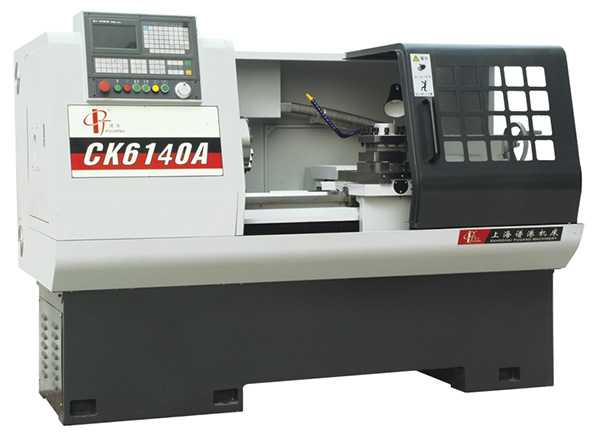

型號CK6140A |
參數 |
||
|
加工范圍 |
床身上最大回轉直徑 (mm) |
400 |
|
|
滑板上回轉直徑 (mm) |
200 |
||
|
最大工件長度 (mm) |
750 |
||
|
導軌寬度 (mm) |
340 |
||
|
主軸 |
主軸轉速范圍 (r/min) |
200-2000（變頻） |
|
|
主軸轉速級數 |
無級 |
||
|
主軸孔徑 (mm) |
Φ52 |
||
| 卡盤(Φ250mm) |
手動 |
標配 |
|
|
氣動 |
特配 |
||
|
液動 |
特配 |
||
|
主電機功率 (kw) |
33.3Hz.5.5kW變頻 |
||
| 進給 |
Z軸行程 (mm) |
800 |
|
|
X軸行程 (mm) |
235 |
||
|
快速移動速度 (m/min) |
6/8伺服 |
||
|
最小輸入單位 (mm) |
0.001 |
||
|
驅動電機扭矩X/Z N.M |
伺服5/7.7步進12/16 |
||
|
位置精度 |
重復定位精度X/Z (ISO) |
0.012/0.016 |
|
| (排)刀架 |
臥式六工位 |
特配 |
|
|
四工位刀架 |
標配 |
||
|
排刀架 |
特配 |
||
|
車刀刀體尺寸 (mm) |
25×25 |
||
|
刀架重復定位精度 |
0.005 |
||
|
刀架換刀時間 |
2s |
||
| 尾座 |
尾座套筒行程 |
130 |
|
|
尾座套筒直徑/錐孔 |
Φ60/MT4 |
||
| 切削工件 |
工件精度 |
IT6 |
|
|
工件粗糙度 |
Ra0.8 |
||
| 控制系統 |
廣數 928Tb |
標配 |
|
|
凱恩帝K1000Ti |
標配 |
||
|
機床尺寸(L×W×H) (mm) |
2200×1200×1520 |
||
|
機床重量 (kg) |
1800(參考重量) |
||
