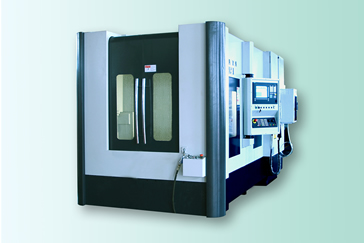

臺灣德馬
● 固定單工作臺□500mm，
動柱式高剛性結構
● Z軸滑枕移動式，加減速高
● 高速高精度線性滾柱導軌
● 高速直聯式主軸12000rpm/BT40
● 高快速進給36/36/36米/分
● 刀庫容量24把
● 自動化工裝夾具配置方便,
易構成自動化流水線
● 高速高效率、適合批量生產線
|
X軸行程（立柱左右）
|
mm
|
600
|
|
Y軸行程（主軸箱上下）
|
mm
|
580
|
|
Z軸行程（滑枕前后）
|
mm
|
550
|
|
主軸端面至NC工作臺中心
|
mm
|
200～750
|
|
主軸中心至NC工作臺上面
|
mm
|
300～880
|
|
地面至NC工作臺高度
|
mm
|
930
|
|
工作臺尺寸
|
mm
|
□500 (□630)
|
|
NC工作臺最小分度
|
deg.
|
1°(0.001o)
|
|
工作臺最大承重
|
kg
|
1000
|
|
主軸錐孔
|
|
ISO 40
|
|
主軸最高轉速
|
rpm
|
12000 (15000)
|
|
主軸直徑
|
mm
|
φ70
|
|
快速進給速度(X/Y/Z)
|
m/min
|
36 / 36 / 36
|
|
切削進給速度(X/Y/Z)
|
mm/min
|
1～20000
|
|
刀柄形式
|
|
BT 40(HSK-A63)
|
|
刀具數
|
pcs
|
24 (40 / 60)
|
|
最大刀具直徑（鄰刀/鄰刀空）
|
mm
|
φ80 /φ150
|
|
最大刀具長度
|
mm
|
250
|
|
最大刀具重量
|
kg
|
7
|
|
換刀時間
|
sec.
|
2.5 (1.3)
|
|
主軸電機（連續/30分） FANUC
|
kw
|
7.5 / 11
|
|
主軸電機（ED:100%/40%）SIEMENS
|
kw
|
11 / 15
|
|
伺服電機（X/Y/Z）FANUC
|
kw
|
5.5 / 5.5 / 5.5
|
|
伺服電機（X/Y/Z）SIEMENS
|
kw
|
8.5 / 8.5 / 8.5
|
|
刀庫伺服電機
|
kw
|
2.3
|
|
切削液泵浦電機
|
kw
|
1.9
|
|
電力需求
|
kva
|
60
|
|
氣壓需求
|
kg/cm2
|
6
|
|
液壓箱容量
|
l
|
90
|
|
切削液箱容量
|
l
|
310
|
|
潤滑液箱容量
|
l
|
2
|
|
占地面積
|
mm
|
1700×5737
|
|
機床高度
|
mm
|
3150
|
|
機床重量
|
kg
|
11000
|
|
數控系統
|
|
SIEMENS 810D/FANUC 0i-MD
|
