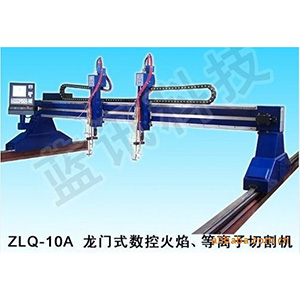

ZLQ-10A型小龍門式數控切割機　　外形如圖所示。該型切割機為龍門式結構，橫向跨度有2m、3m等規格，均采用雙邊驅動，運行穩定，配置好，工作效率高，可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬，或配置成異型切割和直條切割兩用切割方式，另可選配電容或等離子自動調高系統。
主要技術參數
導軌間距　　　　　3000mm　　　　　有效切割寬度　　　2300mm
導軌長度　　　　　3000mm　　　　　有效切割長度　　　2000mm
火焰割炬　　　　　　1組　　　　　　　火焰切割厚度　　　6-150mm
等離子割炬　　　　　1組　　　　　　   等離子切割厚度　　視等離子電源而定
移動精度　　　　　0.01mm/步　　　　整機運行速度　　　0-3500mm/min
驅動方式　　　　　雙邊驅動　　　　　 自動調高行程　　　0-150mm

產品主要特點
1. 橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常完美的保證運動的精度和平衡度；
3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；
4. 驅動系統為國產步進驅動，根據用戶需要可選用世界頂級產品——進口日本松下交流伺服驅動/國產伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短；
5. 升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；
6. 簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉；
6. 數控控制系統采用自主研發控制系統，具有目前國內最為優良的穩定性和超強抗干擾能力。

主要技術指標
1. 切割形狀：　可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
2. 切割精度：　國家標準JB/T10045.3-99；
3. 橫向?qū)挾龋骸?m、3m等規格可選；
4. 軌道長度：　標配3米，還可根據用戶要求定制加長3m/節；
5. 驅動方式：　雙邊驅動；
6. 割炬配置：　標配1把，可選配火焰或者等離子割炬，還可根據用戶需求進行定制；
7. 切割厚度：　火焰最大可切割200mm，等離子切割厚度視所選電源大小而定；
8. 點火調高：　自動點火、電動調高，根據用戶要求可選配電容式或弧壓式

自動調高；
9.數控系統：　為自主研發的控制系統，簡單易用，性能穩定；
10. 數控編程：　基于AutoCAD的全自動圖形化編程軟件；
11. 切割氣體：　氧氣+乙炔或丙烷；

  控制部分特點：

與目前國內外眾多廠家生產的數控切割機相比，藍訊公司的數控切割機，既具有各切割機應有的功能，同時又具有以下幾個名顯的特點：

1． 配U盤接口及CAD圖形切割代碼自動轉換軟件。CAD圖形直接用U盤轉入切割機進行切割。轉換軟件全部漢字顯示，切割工藝設計簡潔，對其他廠家不能處理的不封閉圖形能同樣進行處理，從而很好地實現共邊切割。軟件功能更適用、更強大。

2． 簡單明了的圖形編程方式。切割機上編程輸入采用非常明了的方式，如“直線、第4象限、X40、Y30”。這種顯示方式非常直觀，一般使用者誰都能看得懂。

3． 傻瓜型操作方式。顯示屏下方隨時提示各項操作方法，因而操作人員可以不需培訓、不需看說明書。

4． 傻瓜型維護方式。面板上帶有各種故障指示燈，故障現象一目了然。整機維護僅需按故障指示更換某塊功能板，維護非常方便快捷。

5． 更好的操作方便性，如在割炬上方，有各種必要的移動對位和多種控制鍵，方便用戶在割炬處進行操作。此項功能對用戶十分必要，但目前僅有藍訊公司產品才有此項功能。

6． 割機上可對圖形實現自動排序。操作人員只需輸入切割數量與排列方向，即可實現大批量連續自動切割。
