主要用途：

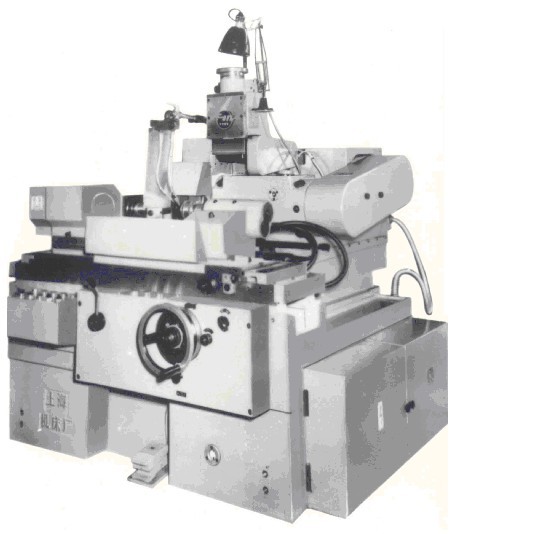

本機床專為磨削自行車中軸彈道表面，適用各種規格的自行車中軸磨削加工。
結構特征：
a、機床采用砂輪架主軸安裝雙片砂輪形式作橫向切入進給，磨削工件外圓部分，工件彈道圓弧部分，由手柄移動工作臺完成，單件加工時間能控制在20秒以內。
b、橫進給補償機構手輪能手動驅使砂輪架作橫向進給，并且在自動砂輪修整器作修整進給時能同時動作，使砂輪架作補償進給移動。自動砂輪修器能自動修出砂輪型面，其修整量和修整速度均可選擇調節。砂輪線速度采用45米/秒。
c、工件夾持在頭尾架主軸彈簧夾頭間，彈簧夾頭夾持力可調節。
d、工件有兩種回轉速度可供選擇，尾架由液壓活塞驅動進退，砂輪主軸采用軸瓦式動壓軸承，有足夠剛性便于維修調整，電、液元件較安全可靠，調整簡單，操作方便。

主要技術規格及參數：

(1)主要規格

彈道圓弧半徑×工件最小直徑

R4×φ16.86(L52～L58)

(2)加工范圍

中心高	180mm
頭尾架最大間距	250mm
彈道間距	52～58mm

（3）頭、尾架

頭架主軸轉速	540,700r/min
頭架主軸錐孔(莫氏)圓錐號	#5
頭架傳動三角帶規格	0～560mm
尾架主軸錐孔(莫氏)圓錐號	#4
尾架套筒移動量	50mm

（4）砂輪架

砂輪規格尺寸 GZ80ZYIAP	Φ400×16×Φ203mm
砂輪外徑最大尺寸	Φ300mm
傳動三角帶規格	B-1499mm
快速進退量	50mm
最大切入進給量	0.3(在半徑上)mm
切入進給速度	可調（無級）
進給手輪一轉砂輪架移動量	粗2.0mm
	精0.5mm
手輪一格砂輪架移動量	粗0.01mm
	精0.0025mm
旋鈕上一格相當于砂輪補償量	粗0.01mm
	精0.0025mm
砂輪線速度	45m/s
砂輪直徑	Φ400～Φ345 Φ345～Φ300
砂輪轉速變換	2140 2450r/min
手動移動量（包括快速移動）	>200

（5）砂輪修整器（金剛滾輪）

修整滾輪快速移動量	1mm
修整進給總移動量	50mm
自動修整進給量	最大0.04
	最小0.01
修整進給自動補償量	最大0.04
	最小0.01
修正滾輪轉速	2700r/min
聯組三角帶規格	型式×周節長度×峰數
	J×737（+12）×8

(8)機床電機總功率 5.47KW

(9)機床外形尺寸和凈重

長×寬×高mm	1960×1650×1740
凈重kg	2900

(10)機床裝箱尺寸和毛重

長×寬×高	2680×1950×2000mm
毛重	3800kg

由于技術不斷發展,本參數僅供參考.
